Bộ nối ống đa lõi (hay măng sông nối ống vi ống đa lõi / Multi-microduct connector closure) là bộ phụ kiện chuyên dụng dùng để liên kết, đấu nối 2 đoạn ống nhựa xoắn HDPE đa lõi, ống tổ hợp (chứa nhiều ống con microduct bên trong) trong các hệ thống ngầm hóa cáp quang và cáp viễn thông.
Với thiết kế kín nước tuyệt đối (đạt chuẩn IP68), chịu áp suất khí nén cao và khả năng định vị chính xác từng đường ống con, bộ nối ống đa lõi đảm bảo đường truyền cáp quang thông suốt, hỗ trợ công tác thi công thổi cáp diễn ra an toàn, trơn tru và bảo vệ tuyến cáp bền bỉ trên 50 năm dưới lòng đất.
Dưới đây là thông tin chi tiết về cấu tạo, bảng quy cách tiêu chuẩn, ưu điểm và quy trình thi công bộ nối ống đa lõi chuẩn kỹ thuật dành cho nhà thầu và kỹ sư M&E.

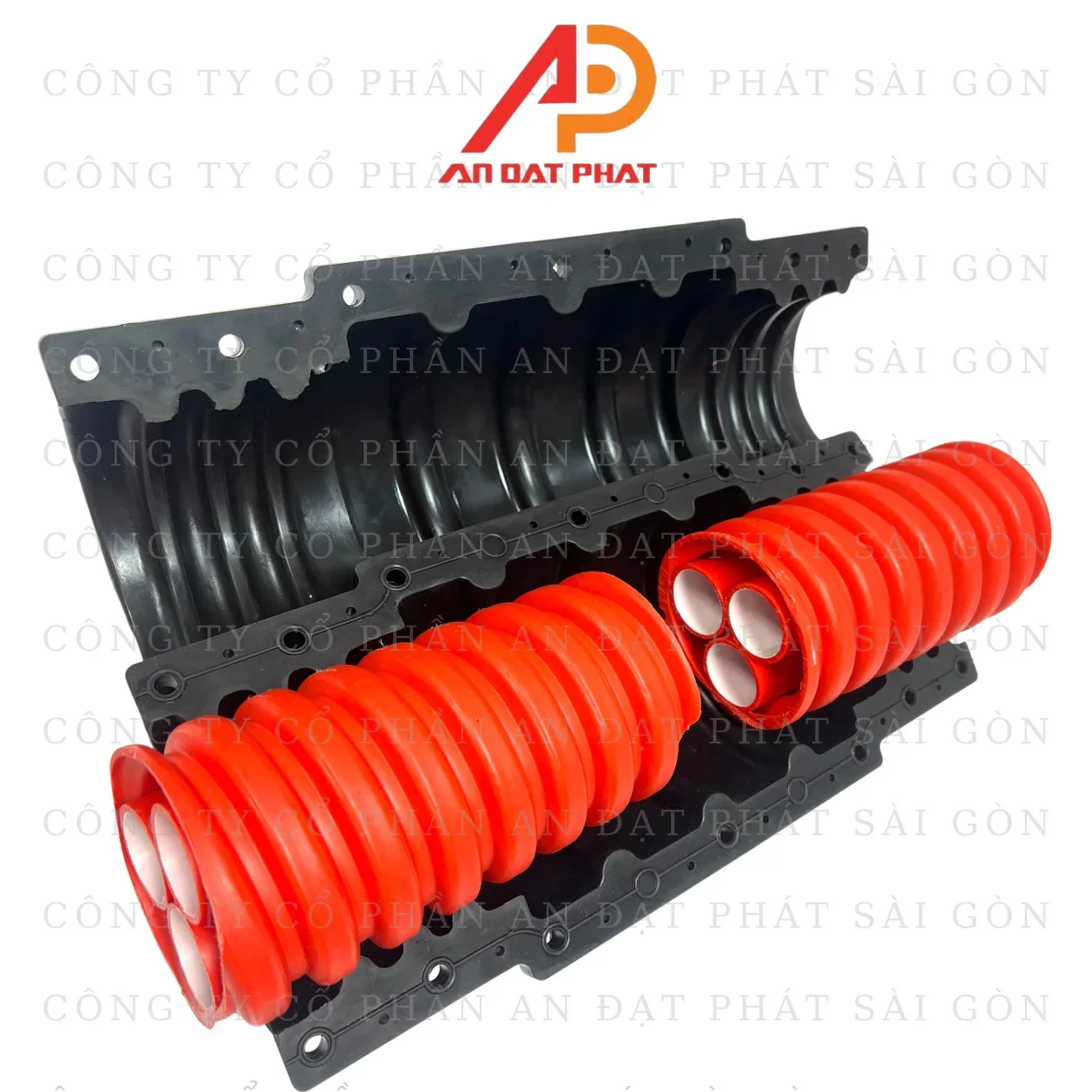

1. Bộ Nối Ống Đa Lõi Là Gì? Cấu Tạo Chi Tiết
Bộ nối ống đa lõi được thiết kế để giải quyết bài toán đấu nối các tuyến ống gộp nhiều kênh (như ống 2 lõi, 4 lõi, 7 lõi, 12 lõi, 19 lõi, 24 lõi) mà vẫn giữ nguyên tính độc lập, thông suốt của từng ống vi dẫn bên trong.
Bài viét được tìm kiếm nhiều nhất:
Cấu Tạo Cơ Bản Của Một Bộ Nối Ống Đa Lõi Standard:
- Vỏ bọc bảo vệ bên ngoài (Outer Closure / Enclosure): Làm từ nhựa PP/ABS hoặc HDPE chịu va đập, chống tia UV và chịu nén đè cao.
- Bộ đầu nối nhanh từng lõi (Microduct Push-Fit Connectors): Các măng sông nối nhanh dạng cắm gài (push-fit) dành riêng cho từng ống con, có gioăng cao su khóa chặt, chịu áp suất thổi cáp lên tới 12 - 15 bar.
- Gioăng cao su làm kín & Keo chống thấm (Sealing Gaskets): Đảm bảo ngăn chặn tuyệt đối nước ngầm, bùn cát và độ ẩm xâm nhập vào lòng ống.
- Kẹp định vị & Chống co giãn (Strain Relief Clamps): Cố định lớp vỏ ngoài của ống đa lõi, tránh lực kéo giãn gây tuột mối nối khi đất bị sụt lún.
2. Bảng Quy Cách Bộ Nối Ống Đa Lõi Phổ Biến
Tùy thuộc vào số lượng lõi và đường kính ống con bên trong (thường từ 10/8mm, 12/10mm, 14/10mm đến 16/12 mm), bộ nối ống đa lõi được chia thành các quy cách tiêu chuẩn:
| Loại Bộ Nối | Cấu Trúc Lõi Nối | Đường Kính Ống Con (OD/ID) | Đường Kính Ống Con (OD/ID) | Ứng Dụng Thi Công |
| Bộ nối ống 2 lõi | 2 ống song song | 10/8mm - 12/10mm | IP68 | Route cáp viễn thông nhánh, camera giao thông |
| Bộ nối ống 4 lõi | 4 ống (hình vuông) | 10/8mm - 14/10mm | IP68 | Tuyến cáp quang đô thị, hạ tầng KCN |
| Bộ nối ống 7 lõi | 7 ống (1 trung tâm + 6 xung quanh) | 10/8mm - 12/10mm | IP68 | Trục cáp viễn thông chính, đường cao tốc |
| Bộ nối ống 12 lõi | 12 ống gộp | 10/8mm - 14/10mm | IP68 | Tuyến cáp truyền dẫn liên tỉnh, mạng metro |
| Bộ nối ống 19/24 lõi | 19 - 24$ ống gộp | 10/8mm | IP68 | Trung tâm dữ liệu (Data Center), tuyến trục quốc gia |

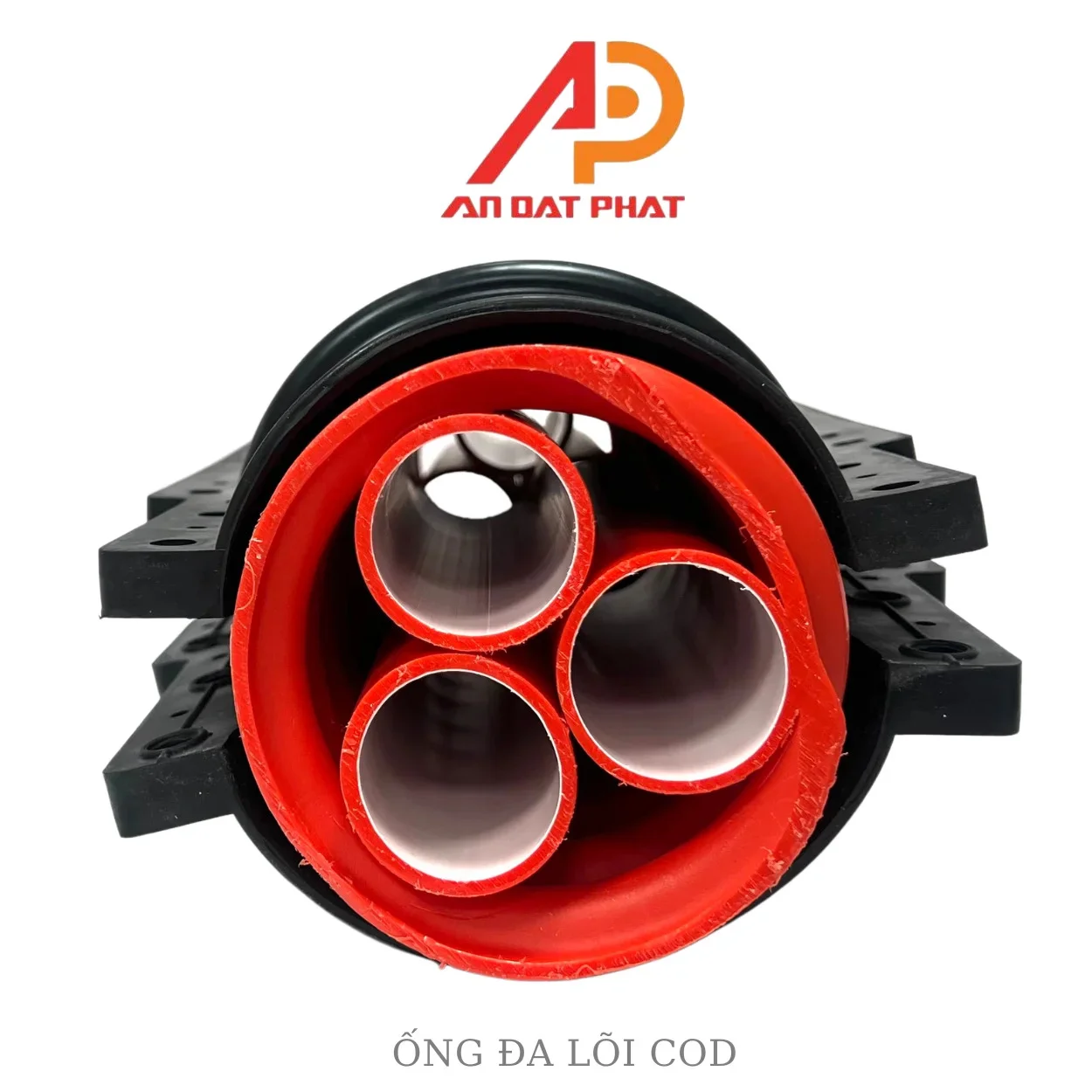

3. Ưu Điểm Vượt Trội Của Bộ Nối Ống Đa Lõi Trong Thi Công Ngầm
- Chống thấm nước & Bụi bẩn tuyệt đối (IP68): Ngăn ngừa tình trạng nước ngầm đọng trong lòng ống con gây đóng băng hoặc cản trở thao tác thổi cáp quang bằng khí nén.
- Chịu áp suất thổi cáp cao: Các măng sông nối nhanh bên trong chịu được áp suất làm việc liên tục 10 - 15 bar, đảm bảo không bị bật khớp nối trong quá trình thi công máy thổi cáp.
- Thi công nhanh chóng, không dùng nhiệt: Lắp đặt bằng cơ chế gài khớp (Push-fit) và siết ốc cố định, không đòi hỏi máy hàn nhiệt hay kỹ thuật hàn phức tạp.
- Định danh lõi chuẩn xác: Các bộ nối được thiết kế khớp với mã màu tiêu chuẩn quốc tế của ống đa lõi, giúp kỹ sư đấu nối chính xác từng kênh, tránh nhầm lẫn tuyến cáp.
- Độ bền vĩnh cửu: Vật liệu kháng hóa chất, không bị ăn mòn bởi môi trường đất phèn, mặn hay dung môi ngầm.
4. Hướng Dẫn Quy Trình Lắp Đặt Bộ Nối Ống Đa Lõi Đúng Kỹ Thuật
Để đảm bảo tuyến ống kín khí, kín nước 100%, kỹ thuật viên thi công cần tuân thủ các bước sau:
- Chuẩn bị & Cắt ống: Tách bỏ lớp vỏ ngoài của 2 đầu ống đa lõi theo chiều dài hướng dẫn của bộ nối (khoảng 10 - 15cm). Cắt vuông góc từng ống con bằng vát dao chuyên dụng, làm sạch bavia và bùn đất.
- Lắp kẹp cố định vỏ ngoài: Cố định lớp vỏ HDPE ngoài của 2 đoạn ống vào thân bộ nối bằng ngàm kẹp giữ lực kéo.
- Đấu nối từng lõi con (Microduct Joining):
- Xác định đúng mã màu tương ứng của từng ống con giữa 2 đầu.
- Cắm ngập từng đầu ống con vào các đầu nối nhanh (Push-fit connector) bên trong bộ nối cho đến khi kịch gờ stopper.
- Cài khóa an toàn (Locking clip) để cố định chắc chắn.
- Kiểm tra thông khí/Áp suất: Tiến hành thử áp suất khí nén trên từng đường ống con để đảm bảo mối nối không bị rò rỉ khí.
- Đóng vỏ bọc ngoài & Siết gioăng làm kín: Sắp xếp gọn gàng các lõi ống, úp 2 nửa vỏ bọc ngoài của bộ nối, siết đều các bulong/khóa gài và cố định gioăng cao su chống nước ở 2 đầu cổ ống.

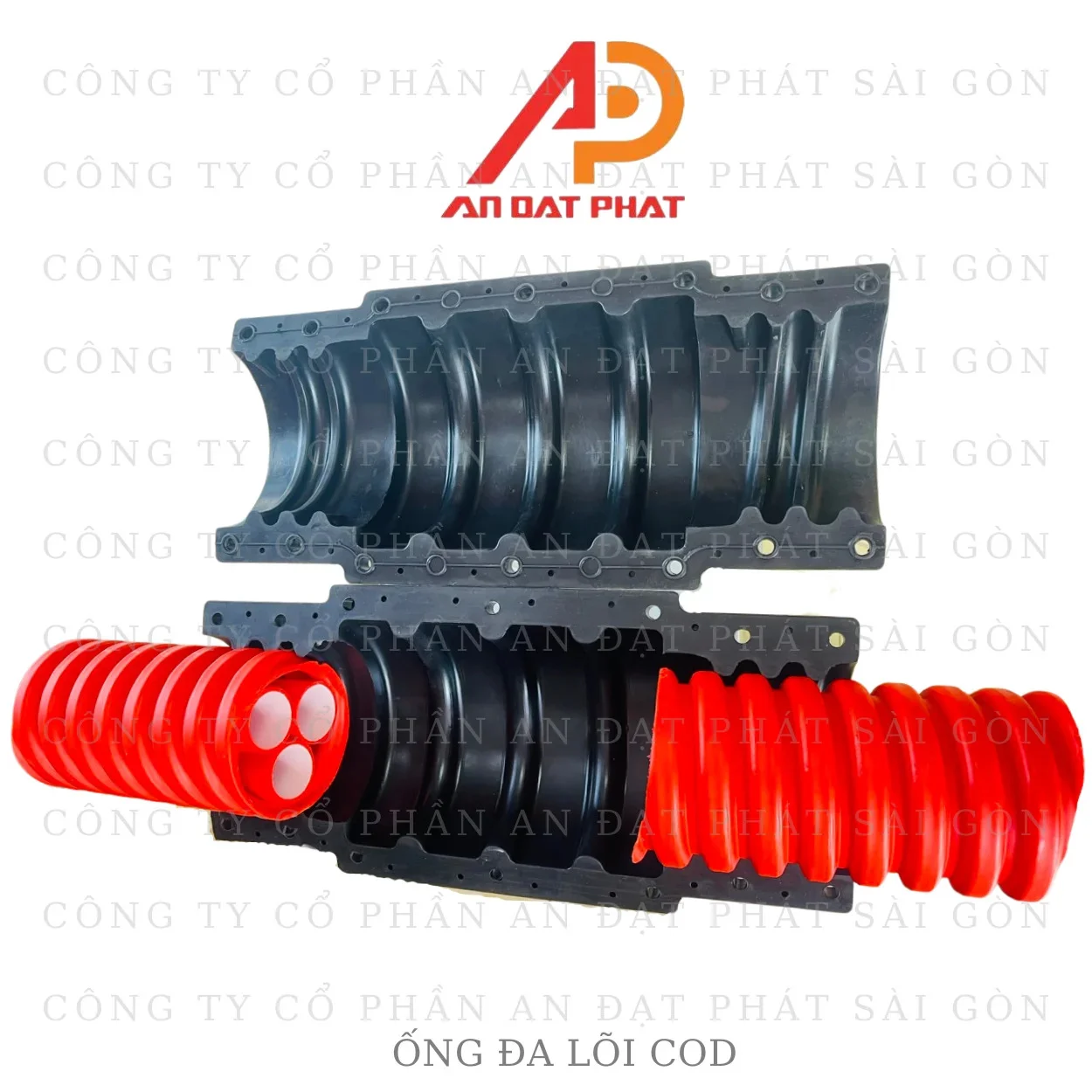

5. Ứng Dụng Thực Tế Trong Các Dự Án Hạ Tầng
Bộ nối ống nhựa xoắn ospen đa lõi là vật tư bắt buộc trong hầu hết các công trình ngầm hóa hiện đại:
- Tuyến cáp quang viễn thông quốc gia: Dùng tại các vị trí hố ga nối tuyến cáp quang trục Bắc - Nam, cáp truyền dẫn đường dài.
- Hệ thống Giao thông Thông minh (ITS): Luồn và kết nối cáp quang cho hệ thống camera giám sát, bảng điện tử hiển thị trên các tuyến đường cao tốc.
- Ngầm hóa viễn thông Đô thị & KCN: Kết nối hạ tầng viễn thông ngầm tại các khu đô thị mới, khu công nghiệp tập trung nhằm mang lại mỹ quan và an toàn lún sụt.
Các Câu Hỏi Thường Gặp (FAQ)
Bộ nối ống đa lõi có tái sử dụng được không?
Trả lời: Có. Phần lớn các bộ nối ống đa lõi cao cấp đều thiết kế dạng mở (Re-enterable). Khi cần sửa chữa hoặc thay thế tuyến cáp, kỹ thuật viên có thể tháo vỏ ngoài và tháo rời các đầu nối nhanh bằng công cụ tháo chuyên dụng mà không làm hỏng ống.
Áp suất tối đa bộ nối ống đa lõi có thể chịu được là bao nhiêu?
Trả lời: Các đầu nối nhanh bên trong bộ nối đa lõi tiêu chuẩn chịu được áp suất tối thiểu từ 12 bar đến 15 bar, đáp ứng hoàn toàn tiêu chuẩn thi công thổi cáp quang bằng khí nén cao áp.
Mua bộ nối ống đa lõi ở đâu uy tín, đạt chuẩn nghiệm thu?
Trả lời: Bạn nên chọn mua bộ nối ống ruột gà cam đa lõi từ các nhà cung cấp vật tư viễn thông/hạ tầng ngầm uy tín, đầy đủ chứng chỉ nguồn gốc (CO), chứng nhận chất lượng (CQ) và kết quả thử nghiệm áp suất/chống nước để phục vụ công tác nghiệm thu dự án.
