Trong hạ tầng viễn thông và điện lực, việc bảo vệ các điểm giao thoa hoặc nối dài ống nhựa xoắn HDPE là cực kỳ quan trọng. Máng nối composite chính là phụ kiện "vàng" giúp đảm bảo sự an toàn, bền bỉ cho hệ thống cáp ngầm.
1. Máng nối composite là gì?
Máng nối composite (hay còn gọi là máng bảo vệ mối nối) là loại phụ kiện chuyên dụng được làm từ vật liệu nhựa tổng hợp Composite (FRP). Sản phẩm này được thiết kế theo dạng hình hộp chữ nhật hoặc hình trụ xẻ rãnh, dùng để bao bọc bên ngoài điểm nối giữa hai đầu ống nhựa xoắn HDPE.
Vật liệu Composite là sự kết hợp giữa nhựa nền và sợi thủy tinh gia cường, giúp máng có độ bền cơ học cực cao, chịu được tác động khắc nghiệt từ môi trường đất và hóa chất.
Ký hiệu: MNC
Sản phẩm chuyên dụng dùng để nối thẳng ống OSPEN trong các công trình lắp đặt cáp điện ngầm 110 kV và 220 kV.
2. Thông số kỹ thuật Máng nối composite:
| Ký hiệu | H (Chiều cao) | L (Chiều dài) | W (Chiều rộng) | Kích thước Bu lông | Số lượng bu lông |
|---|---|---|---|---|---|
| MN-175 | 128 | 350 | 375 | M16 | 6 |
| MN-200 | 128 | 350 | 375 | M16 | 6 |
Ví dụ: Xác định máng nối composite phù hợp với ống OSPEN Ø260/200 là MN-200
Ghi chú:
Các bộ máng nối composite MN-175 và MN-200 có cùng lớp vỏ ngoài. Tuy nhiên, các tấm đệm cao su (rubber packings) của chúng có kích thước khác nhau để phù hợp với từng loại ống OSPEN tương ứng.

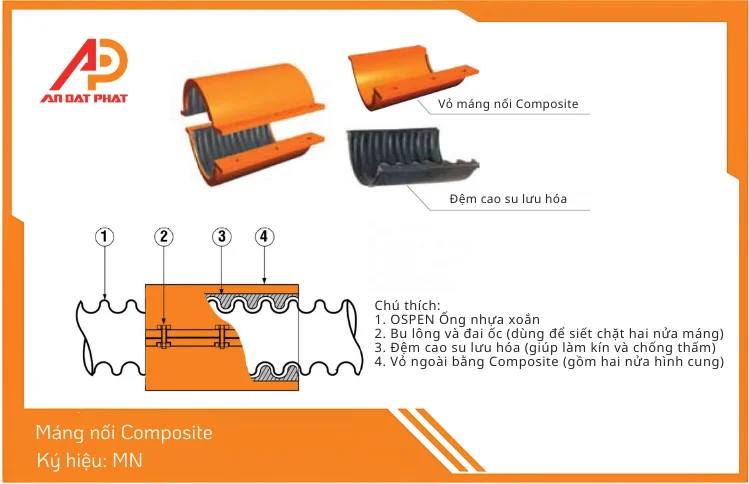

3. Cấu tạo và thông số kỹ thuật phổ biến
Một bộ máng nối composite tiêu chuẩn thường bao gồm:
Thân máng: Gồm hai nửa tách biệt hoặc dạng hộp có nắp đậy.
Hệ thống bu lông/đai siết: Làm bằng inox hoặc thép mạ kẽm chống gỉ để cố định chặt chẽ.
Đệm cao su lưu hóa: Giúp làm kín, ngăn nước và bùn đất xâm nhập vào điểm nối.
3. Tại sao nên sử dụng máng nối bằng vật liệu Composite?
So với các phương pháp nối ống truyền thống, máng nối composite sở hữu những ưu điểm vượt trội:
Độ bền vĩnh cửu: Không bị ăn mòn bởi axit, kiềm hay các vi sinh vật trong lòng đất.
Chịu tải trọng lớn: Có khả năng chịu nén và va đập mạnh, bảo vệ mối nối khỏi áp lực từ các phương tiện giao thông bên trên.
Cách điện tuyệt vời: Đảm bảo an toàn tối đa cho hệ thống cáp điện bên trong.
Dễ dàng thi công: Thiết kế tháo lắp linh hoạt giúp công nhân dễ dàng thao tác tại hiện trường mà không cần máy móc phức tạp.
Trọng lượng nhẹ: Dễ dàng vận chuyển đến các công trình vùng sâu vùng xa.
4. Các phụ kiện trong sản phẩm ống nhựa xoắn HDPE
Để tạo nên một hệ thống bảo vệ cáp ngầm hoàn chỉnh, máng nối composite thường đi kèm với:
Măng sông: Dùng để tăng chiều dài cuộn ống bằng cách nối trực tiếp hai đầu ống cùng kích thước với nhau.
Nút cao su chống thấm: Chặn nước tại các điểm đầu và cuối ống.
Băng cao su non & Băng keo PVC: Hỗ trợ làm kín mối nối trước khi đặt máng bảo vệ.
Côn thu: Dùng khi cần nối hai đoạn ống có đường kính khác nhau.
5. Hướng dẫn lắp đặt máng nối composite chuẩn kỹ thuật
Việc lắp đặt máng nối composite đòi hỏi sự tỉ mỉ để đảm bảo điểm nối giữa hai ống HDPE hoàn toàn kín khít, ngăn nước và các tác động từ môi trường bên ngoài.
Bước 1: Chuẩn bị bề mặt và vật tư
Vệ sinh sạch sẽ bùn đất, nước bẩn bám trên bề mặt hai đầu ống nhựa xoắn HDPE cần nối (đoạn khoảng 50cm tính từ đầu mỗi ống).
Kiểm tra bộ phụ kiện bao gồm: 2 nửa vỏ máng composite, các tấm đệm cao su lưu hóa, bộ bu lông/đai ốc inox và băng cao su non.
Bước 2: Quấn băng cao su non (Làm kín sơ cấp)
Sử dụng băng cao su non quấn quanh vị trí tiếp giáp giữa hai đầu ống.
Lưu ý: Quấn chặt tay, đảm bảo độ dày vừa đủ để khi ép máng nối vào, lớp cao su này sẽ điền đầy các khe hở giữa các bước ren của ống.
Bước 3: Lắp đặt tấm đệm cao su lưu hóa (Vulcanized rubber packing)
Đặt tấm đệm cao su vào lòng của vỏ máng composite.
Các rãnh trên tấm đệm cao su phải trùng khớp hoàn toàn với các bước ren (vân sóng) của ống nhựa xoắn HDPE. Đây là bước cực kỳ quan trọng để đảm bảo khả năng chống thấm tuyệt đối.
Bước 4: Ốp vỏ máng Composite
Đưa hai nửa vỏ máng composite (đã có tấm đệm cao su bên trong) ốp vào điểm nối từ hai phía (trên và dưới hoặc trái và phải).
Căn chỉnh sao cho các lỗ bắt bu lông trên hai vành máng khớp với nhau.
Bước 5: Siết bu lông cố định
Xỏ bu lông qua các lỗ trên vành máng (thường là 6 bộ bu lông $M16$ theo tiêu chuẩn MN-175/MN-200).
Sử dụng cờ-lê hoặc súng bắn bu lông để siết chặt các đai ốc.
Kỹ thuật: Nên siết đối xứng các vị trí để lực ép được phân bổ đều lên tấm đệm cao su và bề mặt ống, tránh việc một bên quá chặt gây vênh máng.
Bước 6: Kiểm tra và hoàn thiện
Kiểm tra xem lớp cao su đã được ép chặt và lồi đều ra mép máng hay chưa.
Xác nhận lại độ chắc chắn của các bu lông lần cuối trước khi tiến hành hạ ngầm và lấp đất.
Lưu ý:
Đúng kích cỡ: Phải chọn máng nối có mã tương ứng với kích cỡ ống (Ví dụ: Ống $D260/200$ phải dùng mã $MN-200$ ).
Đệm cao su: Tuyệt đối không để đệm cao su bị vặn xoắn hoặc lệch rãnh khi ép máng, vì điều này sẽ làm giảm 80% khả năng chống thấm của mối nối.
Vệ sinh: Một hạt cát nhỏ dính trên đệm cao su cũng có thể tạo ra khe hở cho nước xâm nhập về lâu dài.
FAQ: Câu hỏi thường gặp
Hỏi: Máng nối composite có dùng được cho các loại ống khác không?
Trả lời: Có, máng nối composite rất đa năng. Ngoài ống HDPE, nó có thể dùng để bảo vệ mối nối cho ống PVC, ống thép hoặc cáp quang trực tiếp.
Hỏi: Tuổi thọ của máng nối composite là bao lâu?
Trả lời: Trong điều kiện chôn ngầm thông thường, sản phẩm có tuổi thọ lên đến 30 - 50 năm.
Hỏi: Làm sao để chọn kích thước máng phù hợp?
Trả lời: Bạn cần dựa vào đường kính ngoài (OD) của ống nhựa xoắn HDPE.
Hy vọng bài viết này đã cung cấp cho bạn cái nhìn toàn diện về máng nối composite.
