Hướng Dẫn Bóc Tách Khối Lượng (BOQ) & Dự Toán Ống Nhựa Xoắn HDPE OSPEN Cho Dự Án

Bóc tách khối lượng (BOQ - Bill of Quantities) và lập dự toán chính xác cho ống xoắn hdpe là bước cốt lõi giúp các kỹ sư M&E và nhà thầu tối ưu hóa chi phí đầu tư hạ tầng cáp ngầm. Bài viết cung cấp phương pháp tính toán chuẩn mực dựa trên bản vẽ thiết kế, quy chuẩn kỹ thuật (TCVN 7997:2009, TCVN 8699:2011), hệ số hao hụt thực tế tại công trường cùng danh mục phụ kiện đồng bộ đi kèm.

1. Tầm Quan Trọng Của Việc Bóc Tách BOQ Ống Nhựa Xoắn HDPE OSPEN

Trong các dự án xây dựng hạ tầng khu đô thị, khu công nghiệp, trạm năng lượng tái tạo (điện gió, điện mặt trời) hay giao thông huyết mạch, hệ thống ngầm hóa cáp điện lực và viễn thông chiếm tỷ trọng lớn trong tổng mức đầu tư. Việc bóc tách khối lượng (BOQ) ống OSPEN chính xác mang lại các lợi ích thiết thực:

• Tối ưu hóa chi phí vật tư: Tránh tình trạng đặt thừa gây lãng phí ngân sách hoặc thiếu hụt vật tư làm gián đoạn tiến độ thi công đột xuất trên công trường.

• Đảm bảo đồng bộ phụ kiện kỹ thuật: Giúp bóc tách chính xác số lượng các phụ kiện đi kèm bắt buộc như măng sông, nút loe hố ga (bellmouth), nút cao su chống thấm, băng cảnh báo cáp và gối đỡ ống.

• Nâng cao hiệu quả đấu thầu: Giúp nhà thầu M&E đưa ra bảng chào giá cạnh tranh, chính xác và bám sát thực tế thi công nhất.

2. Các Bước Bóc Tách Khối Lượng (BOQ) Ống OSPEN Từ Bản Vẽ Thiết Kế

Quy trình bóc tách khối lượng ống gân xoắn HDPE OSPEN từ bản vẽ thiết kế M&E được thực hiện tuần tự theo 4 bước chuyên nghiệp:

Bước 1: Đọc hiểu bản vẽ mặt cắt và sơ đồ nguyên lý tuyến cáp

• Xác định rõ hướng tuyến đi ngầm của các hệ thống: cáp trung thế 22kV/35kV, cáp hạ thế chiếu sáng, cáp quang viễn thông, và hệ thống tín hiệu thông minh (ITS).

• Phân loại cấp đường kính ống (Size) tương ứng với từng chủng loại cáp theo đúng tiêu chuẩn kỹ thuật thiết kế.

Bước 2: Đo đạc chiều dài tuyến ống trên bản vẽ (Take-off)

• Sử dụng phần mềm chuyên dụng (AutoCAD, Revit) hoặc thước tỷ lệ trên bản vẽ giấy để đo chính xác chiều dài hình học của từng đoạn tuyến từ điểm đầu đến điểm cuối (từ tủ điện, trạm biến áp đến các trụ đèn, hố ga).

• Tách biệt rõ chiều dài đi thẳng, chiều dài qua các góc cua, nút giao thông và chiều dài đoạn chờ đấu nối vào hố ga/nhà điều hành.

Bước 3: Tính toán hệ số hao hụt thi công thực tế (Waste Factor)

• Thực tế thi công ngầm luôn có độ chênh lệch do địa hình lồi lõm, độ chùng của ống gân xoắn khi rải dưới rãnh, và các đoạn cắt nối đầu cuộn.

• Hệ số hao hụt khuyến nghị: Thường cộng thêm từ 3% đến 5% vào tổng chiều dài hình học đo được trên bản vẽ để ra khối lượng BOQ chuẩn xác cuối cùng.

Bước 4: Tổng hợp danh mục quy cách & phụ kiện đồng bộ

• Lập bảng thống kê chi tiết số mét dài cho từng quy cách ống OSPEN (từ D30/40 đến D200/260).

• Định lượng số lượng măng sông (dùng để nối ống), nút cao su bịt đầu ống chống nước lọt vào trong quá trình chờ kéo cáp, và băng cảnh báo cáp ngầm đi kèm.

3. Bảng Tra Size Quy Cách Ống OSPEN Phục Vụ Lập Dự Toán Dự Án

Bảng tổng hợp quy cách ống nhựa xoắn HDPE OSPEN tiêu chuẩn giúp các kỹ sư dễ dàng tra cứu khi lập dự toán BOQ:

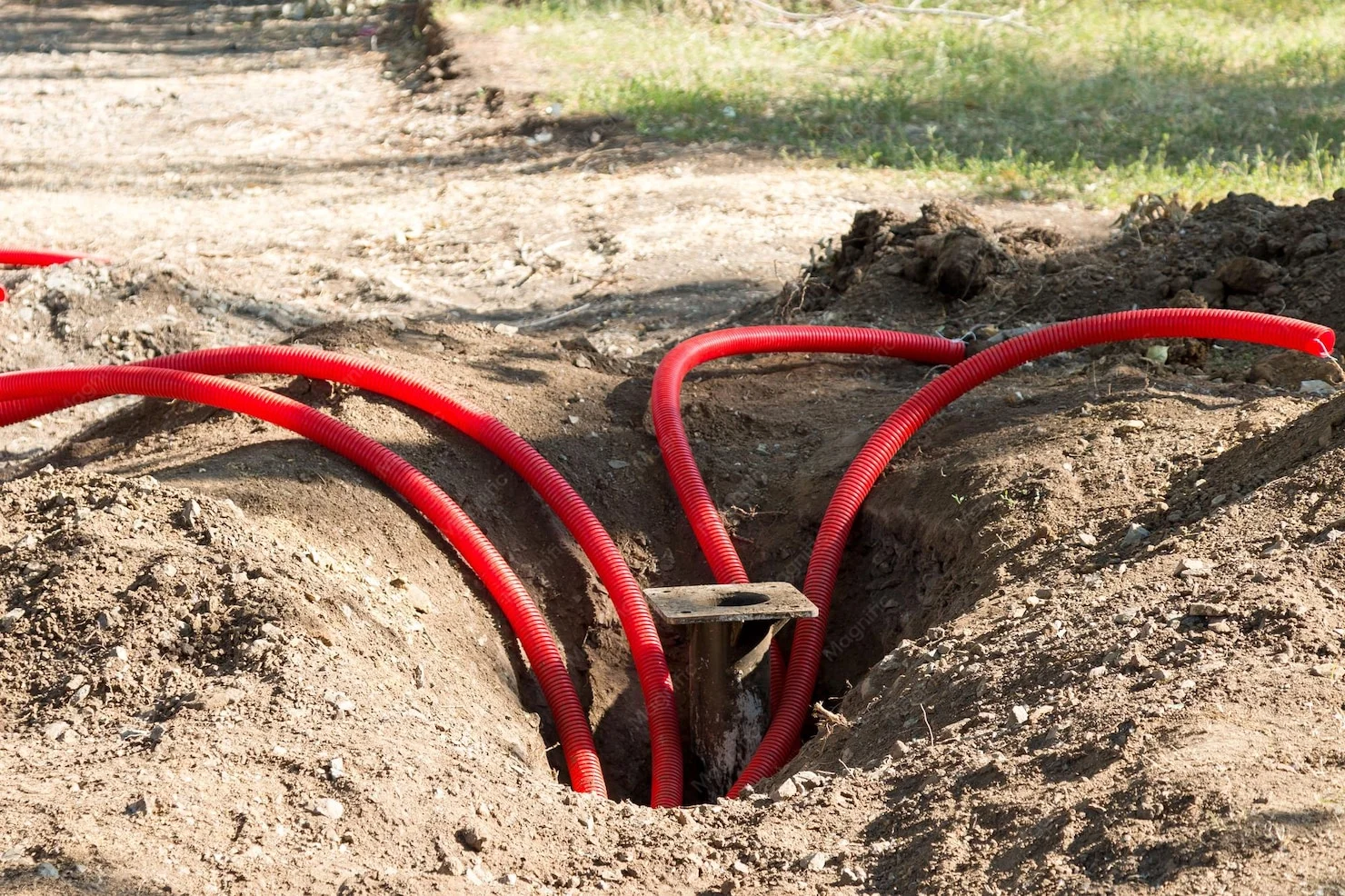

4. Kinh Nghiệm Lập Dự Toán Chi Phí & Tối Ưu Hóa Ngân Sách Vật Tư

1. Lựa chọn đúng chủng loại theo tiêu chuẩn dự án: Đảm bảo sản phẩm ống OSPEN đáp ứng các tiêu chuẩn kiểm định khắt khe như TCVN 7997:2009, TCVN 8699:2011 và JIS C 3653 để Pass hồ sơ nghiệm thu kỹ thuật với chủ đầu tư và đơn vị giám sát ngay từ lần đầu.

1. Tận dụng chính sách hỗ trợ từ nhà sản xuất: Khi làm việc trực tiếp với An Đạt Phát Sài Gòn, các nhà thầu sẽ nhận được chính sách giá chiết khấu trực tiếp từ nhà máy, hỗ trợ kỹ thuật bóc tách khối lượng miễn phí từ đội ngũ chuyên gia.

2. Đồng bộ hóa phụ kiện chính hãng: Không nên sử dụng phụ kiện trôi nổi bên ngoài để tránh tình trạng rò rỉ nước vào lòng ống, ảnh hưởng đến độ bền hệ thống cáp ngầm bên trong.

Các Câu Hỏi Thường Gặp (FAQ)

An Đạt Phát có hỗ trợ kỹ sư nhà thầu bóc tách khối lượng (BOQ) trực tiếp từ bản vẽ không?

Có. Đội ngũ kỹ sư giàu kinh nghiệm của An Đạt Phát sẵn sàng hỗ trợ đọc bản vẽ, bóc tách khối lượng chi tiết ống nhựa xoắn HDPE OSPEN và lập dự toán vật tư hoàn toàn miễn phí cho các nhà thầu và chủ đầu tư.

Hồ sơ pháp lý của ống OSPEN có đầy đủ để nghiệm thu công trình nhà nước không?

Toàn bộ sản phẩm ống gân xoắn OSPEN do An Đạt Phát cung ứng đều đi kèm trọn bộ Chứng nhận xuất xưởng (CO), Chứng nhận chất lượng (CQ) và Kết quả thử nghiệm Quatest đạt chuẩn TCVN 7997:2009, đáp ứng 100% yêu cầu nghiệm thu khắt khe của các công trình công cộng và dự án EVN.

Làm thế nào để nhận báo giá chiết khấu dự án và mẫu thử (Sample) nhanh chóng?

Quý nhà thầu và đối tác chỉ cần liên hệ trực tiếp qua Hotline/Zalo 0797.75.72.72. An Đạt Phát sẽ gửi bảng báo giá chiết khấu ưu đãi cùng bộ mẫu thử sample ống OSPEN đến tận chân công trình trong thời gian sớm nhất.
