CÁCH LẮP ĐẶT ỐNG NHỰA XOẮN HDPE

Trong các công trình điện lực và hạ tầng viễn thông hiện nay, việc hạ ngầm hệ thống cáp là yêu cầu bắt buộc để đảm bảo an toàn và mỹ quan. Ống nhựa xoắn HDPE (thường gọi là ống OSPEN) của An Đạt Phát Sài Gòn là giải pháp hàng đầu nhờ độ bền và tính linh hoạt cao. Tuy nhiên, để phát huy tối đa ưu điểm, quy trình lắp đặt cần tuân thủ các bước sau:

1. Chuẩn bị mặt bằng và Đào rãnh

• Đào rãnh: Độ sâu và chiều rộng của rãnh tùy thuộc vào số lượng ống và tải trọng bên trên mặt đất. Thông thường, rãnh phải đủ rộng để có khoảng cách giữa các ống.

• Làm nền: Đáy rãnh cần được làm phẳng và đầm chặt. Nên rải một lớp cát mịn dày khoảng 10cm để tạo nền êm, tránh các vật sắc nhọn (đá, mảnh chai) làm trầy xước ống.

2. Rải ống (Hạ ống)

• Lăn cuộn ống: Khi rải ống, nên lăn cuộn ống dọc theo rãnh. Không nên kéo lê ống trên bề mặt cứng để tránh làm mòn lớp bảo vệ bên ngoài.

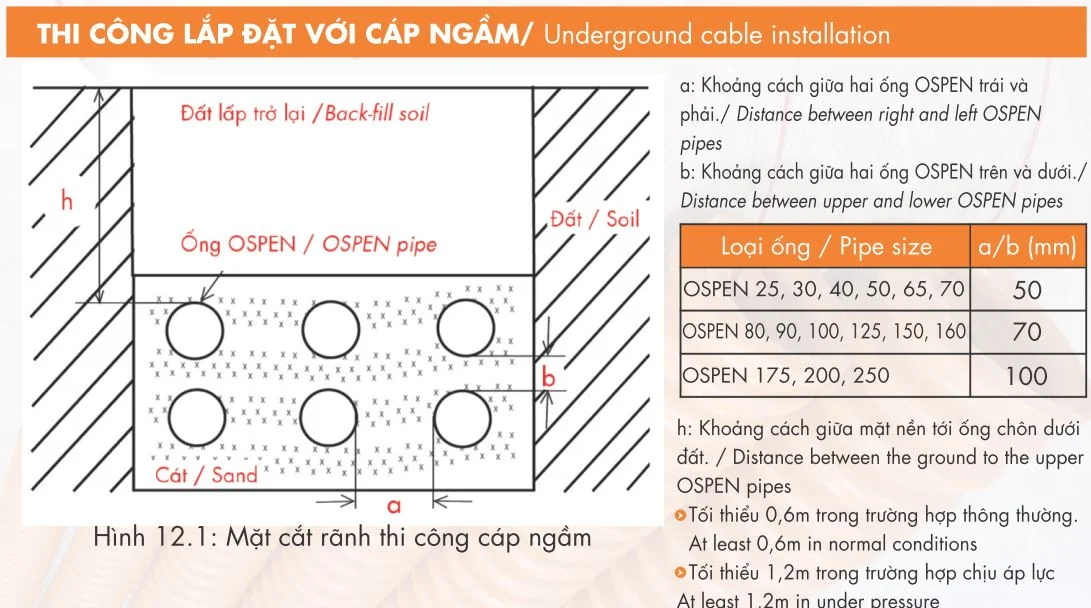

• Cố định ống: Đặt ống vào rãnh, nếu có nhiều ống song song, hãy sử dụng gối đỡ (khung cố định) hoặc lấp cát để giữ khoảng cách đều nhau giữa các đường ống. Khoảng cách 2 ống cùng hàng và 2 hàng được quy định như hình dưới.

Để đảm bảo công trình điện lực vận hành an toàn, việc sắp xếp ống trong rãnh đào cần tuân thủ các chỉ số kỹ thuật về khoảng cách và độ sâu.

Các thông số về khoảng cách (a/b)

Trong lòng rãnh, các ống không được đặt sát nhau mà phải có khoảng cách để cát có thể len lỏi vào, tạo lớp đệm chịu lực đồng đều:

• a: Khoảng cách giữa hai ống OSPEN nằm ngang (trái và phải).

• b: Khoảng cách giữa hai lớp ống OSPEN (trên và dưới).

Dựa vào bảng thông số của An Đạt Phát Sài Gòn, ta có định mức:

• Ống nhỏ (OSPEN 32/25, 40/30, 50/40, 65/50, 85/65, 90/70): Khoảng cách $a/b = 50mm

• Ống trung bình (OSPEN 105/80, 110/90, 130/100, 160/125, 195/150, 210/160): Khoảng cách $a/b = 70mm

• Ống lớn (OSPEN 230/175, 260/200, 320/250): Khoảng cách $a/b = 100mm

Độ sâu chôn ống (h)

h là khoảng cách tính từ mặt đất nền cho đến lớp ống trên cùng. Đây là yếu tố quyết định khả năng bảo vệ cáp trước tải trọng của phương tiện giao thông bên trên:

• Điều kiện thông thường: Độ sâu h tối thiểu phải đạt 0,6m.

• Điều kiện chịu áp lực (vỉa hè, lòng đường): Độ sâu h tối thiểu phải đạt 1,2m.

Cấu tạo lớp đệm (Cát và Đất lấp)

• Lớp Cát : Bao quanh toàn bộ các đường ống. Cát có tác dụng giảm chấn, tản nhiệt cho cáp điện và bảo vệ ống nhựa xoắn HDPE khỏi các vật sắc nhọn trong đất.

• Đất lấp trở lại : Phía trên lớp cát là lớp đất tự nhiên được nén chặt để hoàn trả mặt bằng.

3. Kết nối ống bằng phụ kiện (Măng xông)

Để nối hai đoạn ống xoắn lại với nhau, người ta sử dụng phụ kiện măng xông chuyên dụng:

1. Vặn hết măng xông vào một đầu ống theo chiều kim đồng hồ.

2. Đánh dấu trên đầu ống còn lại.

3. Đặt hai đầu ống sát nhau, sau đó vặn ngược măng xông để nó "ngậm" đều sang cả hai đầu ống cho đến khi đến điểm đánh dấu.

4. Dùng băng cao su non và băng keo PVC quấn chặt xung quanh mối nối để đảm bảo chống nước tuyệt đối.

4. Lấp rãnh và Hoàn thiện

• Lấp cát: Sau khi đặt ống, đổ một lớp cát mịn phủ lên trên đỉnh ống ít nhất 0.6m với điều kiện thông thường và 1.2m với điều kiện chịu áp lực như vỉa hè, lòng đường. Lớp cát này giúp phân tán lực từ trên xuống.

• Đặt băng cảnh báo: Đây là bước quan trọng. Đặt dải băng cảnh báo cáp ngầm phía trên lớp cát trước khi lấp đất hoàn toàn để tránh các đơn vị thi công sau này đào trúng.

• Lấp đất/Tái lập mặt bằng: Đổ đất tầng trên và đầm chặt để trả lại mặt bằng.

5. Luồn dây cáp vào ống

Ống nhựa xoắn HDPE OSPEN thường có sẵn một sợi dây mồi bằng thép bên trong:

• Buộc chặt đầu cáp điện/viễn thông vào dây mồi.

• Sử dụng mỡ bôi trơn chuyên dụng (nếu cáp nặng và dài) để giảm ma sát.

• Tiến hành kéo dây mồi từ đầu bên kia để đưa cáp xuyên qua ống.

Lưu ý: Không nên để nước, bùn đất lọt vào trong lòng ống trong suốt quá trình thi công.

6. Câu hỏi liên qua đến Cách Lắp Đặt Ống Nhựa Xoắn HDPE

Câu hỏi 1: Làm sao để luồn cáp vào ống dễ dàng nhất?

Trả lời: Sản phẩm ống nhựa xoắn HDPE OSPEN luôn có sẵn dây mồi bên trong. Khi thi công, bạn chỉ cần buộc chặt đầu cáp vào dây mồi và kéo từ đầu bên kia. Đối với các đoạn ống dài hoặc có nhiều khúc cua, nên sử dụng thêm mỡ bôi trơn chuyên dụng để giảm ma sát, giúp cáp không bị trầy xước.

Câu hỏi 2: Có thể uốn cong ống nhựa xoắn HDPE thành 1 cuộn ở mức độ nào?

Trả lời: Một trong những lý do khiến cách lắp đặt ống nhựa xoắn HDPE trở nên đơn giản là khả năng uốn lượn linh hoạt. Tuy nhiên, bán kính uốn cong tối thiểu nên gấp 10 - 15 lần đường kính ngoài của ống để không làm hẹp tiết diện lòng ống, gây khó khăn cho việc kéo cáp sau này.

Câu hỏi 3: Cần lưu ý gì khi nối ống bằng măng xông?

Trả lời: Khi thực hiện cách lắp đặt ống nhựa xoắn HDPE, tại các điểm nối, bạn phải vặn măng xông thật chặt theo chiều kim đồng hồ cho đến khi hai đầu ống sát nhau. Việc quấn băng cao su non phải thực hiện dứt khoát, chồng lớp lên nhau để đảm bảo không có khe hở cho nước thấm vào.

Câu hỏi 4: Ống nhựa xoắn hdpe luồn dây điện 1 cuộn bao nhiêu mét ?

Trả lời:Tùy theo kích thước ống gân xoắn HDPE mà tiêu chuẩn đóng cuộn ống khác nhau. Bên cạnh đó những loại ống có tiết diện lớn sẽ được đóng cuộn ống với số mét ít hơn. Chiều dài thông thường nhất của một cuộn ống nhựa xoắn với kích thước đường kính ống khác nhau:

• Ống ruột gà Φ32/25, Φ40/30, Φ50/40: 300m-500m.

• Ống ruột gà Φ50/40, Φ65/50, Φ85/65, Φ90/70,… đến Φ160/125: 100m – 250m.

• Ống ruột gà Φ195/150, Φ210/160, Φ230/175, Φ260/200, Φ320/250: 20-50m.
