Mặt Bích là gì?

Trong hạ tầng điện lực và viễn thông, việc kết nối các đoạn ống và xử lý điểm xuyên tường luôn là bài toán kỹ thuật quan trọng. Mặt bích nói chung và mặt bích chống thấm HDPE nói riêng chính là chìa khóa để đảm bảo hệ thống cáp ngầm an toàn, khô ráo và bền bỉ.

1. Mặt bích là gì?

Mặt bích (Flange) là phụ kiện cơ khí có dạng hình tròn hoặc hình vuông, được sử dụng để kết nối các thành phần trong hệ thống đường ống: ống với ống, ống với van, hoặc ống với thiết bị đầu cuối như tủ điện và hố ga.

Kết nối mặt bích được thực hiện bằng cách siết chặt các bu lông để ép hai bề mặt lại với nhau, thường đi kèm với một lớp gioăng ở giữa để tạo độ kín khít.

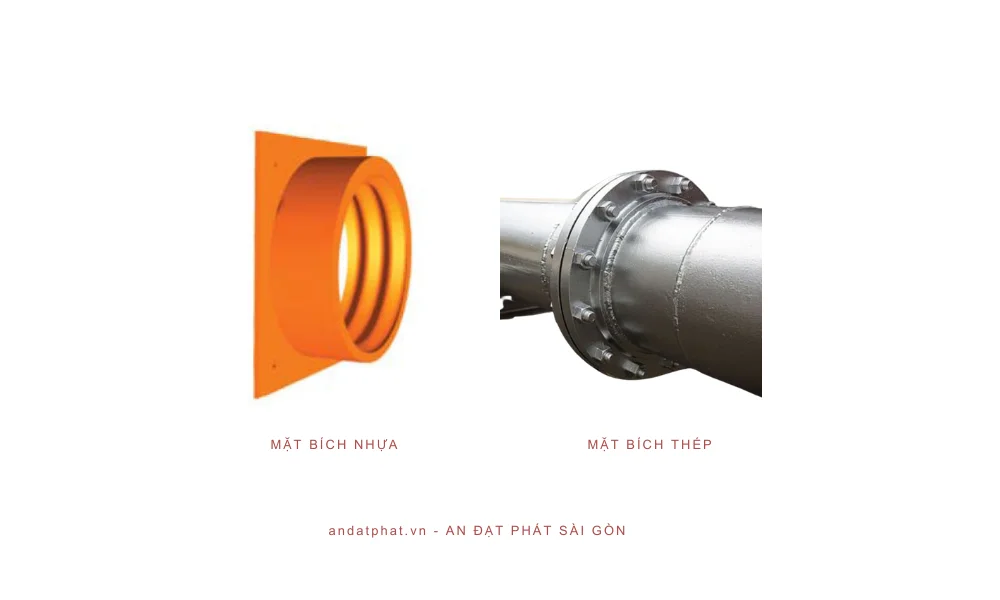

2. Các loại mặt bích thông dụng

Tùy vào mục đích sử dụng, mặt bích được chia làm nhiều dòng chính:

• Mặt bích thép/inox: Dùng cho hệ thống chịu áp lực cực cao.

• Mặt bích nhựa (HDPE/PVC): Ưu tiên cho hệ thống bảo vệ cáp ngầm nhờ tính cách điện và chống ăn mòn hóa học từ lòng đất.

• Mặt bích/nắp bịt: Dùng để bịt kín đầu ống, ngăn không cho vật lạ lọt vào khi chưa kéo cáp.

3. Mặt bích chống thấm (Waterproof Cover) – Phụ kiện không thể thiếu khi thi công dây điện

Trong thi công ống nhựa xoắn HDPE, loại mặt bích quan trọng nhất là mặt bích chống thấm (Ký hiệu: MB). Đây là phụ kiện chuyên dụng tại vị trí ống đi xuyên qua tường tòa nhà hoặc thành hố ga.

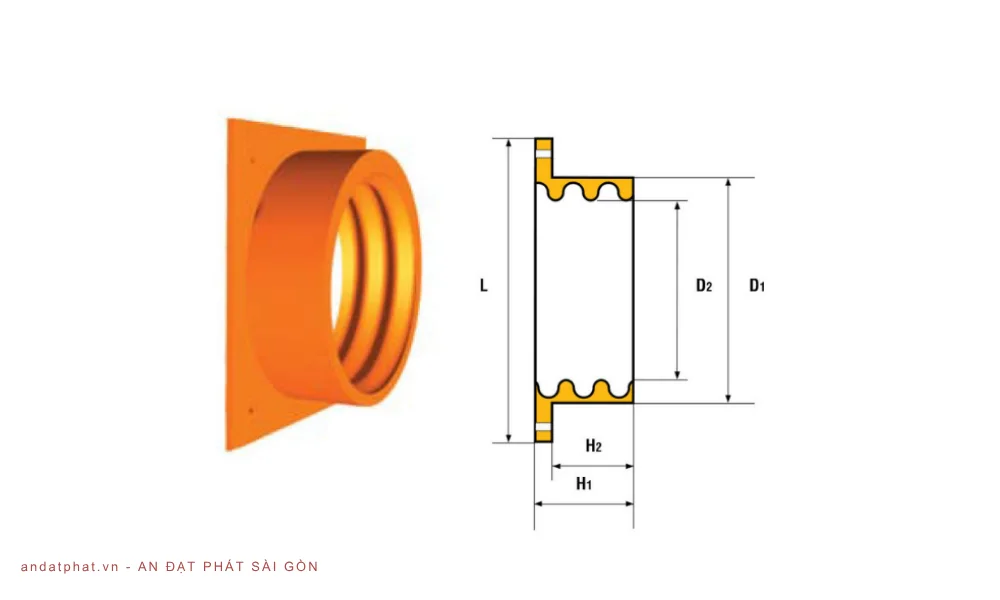

3.1. Thông số kỹ thuật chi tiết

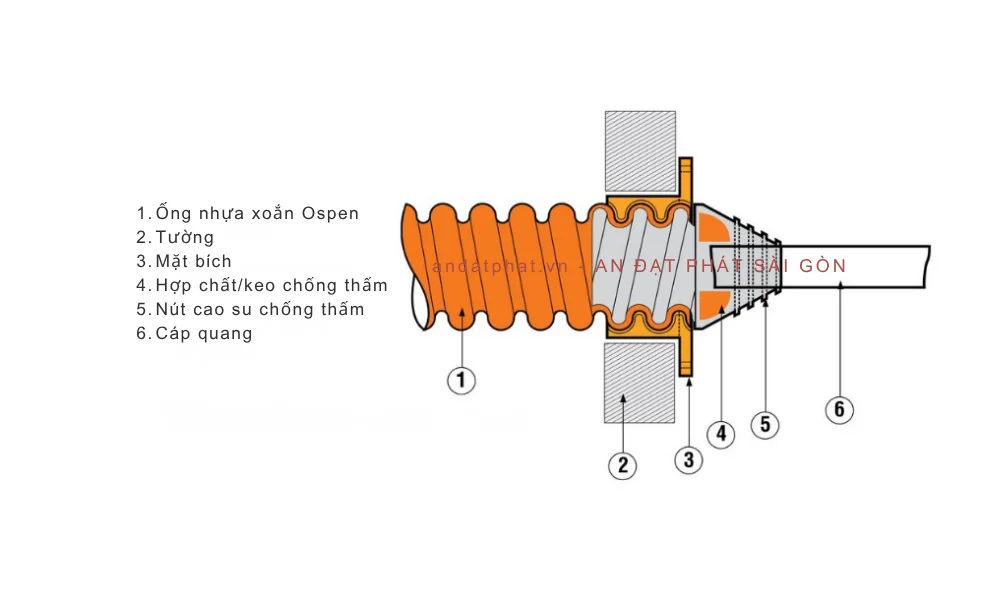

3.2.Cấu tạo và cơ chế bảo vệ

Khác với mặt bích nối ống thông thường, mặt bích chống thấm có thiết kế tối ưu cho việc ngăn nước:

1. Mặt phẳng tiếp giáp: Dạng hình vuông giúp áp chặt vào bề mặt tường bê tông.

2. Cổ ống có rãnh: Được thiết kế khớp hoàn toàn với các bước ren (vân sóng) của ống nhựa xoắn HDPE.

3. Hệ thống bổ trợ: Kết hợp cùng hợp chất chống thấm và nút cao su côn để bảo vệ lõi cáp bên trong.

4. Tại sao phải sử dụng mặt bích khi thi công cáp ngầm?

Sử dụng mặt bích nhựa HDPE trong thi công dây điện mang lại 3 lợi ích cốt lõi:

• Chống thấm triệt để: Ngăn nước ngầm rò rỉ từ thành hố ga vào trong ống, tránh làm hỏng lớp vỏ cáp điện.

• Cố định hệ thống: Giúp giữ chặt đầu ống nhựa xoắn, không bị xê dịch khi có sự rung chấn hoặc sụt lún đất.

• Dễ dàng bảo trì: Cho phép tháo lắp nhanh chóng tại các điểm kết nối thiết bị mà không cần cắt ống.

FAQ: Những câu hỏi thường gặp

1. Lắp đặt mặt bích chống thấm có cần sử dụng keo không?

Trả lời: Rất cần. Bạn nên sử dụng hợp chất chống thấm (Waterproof compound) bôi vào các rãnh ren để đảm bảo độ kín tuyệt đối giữa mặt bích và ống nhựa xoắn.

2. Tôi có thể tự gia công mặt bích nhựa không?

Trả lời: Không nên. Nên sử dụng mặt bích đúc sẵn theo tiêu chuẩn để đảm bảo các bước ren khớp hoàn toàn với ống nhựa xoắn, tránh việc rò rỉ nước do sai lệch kích thước.

3. Khi nào cần sử dụng mặt bích chống thấm thay vì mặt bích thông thường?

Trả lời: Mặt bích thông thường hay gọi là nắp bịt, đầu bịt thường dùng để kết nối giữa hai đoạn ống. Trong khi đó, mặt bích chống thấm (Waterproof Cover) được thiết kế đặc biệt cho các vị trí xuyên tường hoặc xuyên thành hố ga. Nó có bề mặt phẳng lớn để áp chặt vào tường bê tông, giúp xử lý triệt để vấn đề thấm nước tại điểm giao cắt.

5.  Hợp chất chống thấm (Waterproof compound) dùng kèm mặt bích là gì?

Trả lời: Đây thường là các loại keo chuyên dụng hoặc mỡ chống thấm được bôi vào các rãnh ren của ống và mặt trong của mặt bích/nút cao su để lấp đầy mọi khe hở li ti, đảm bảo nước không thể len lỏi qua.

Lời Cảm Ơn

Chân thành cảm ơn quý khách hàng và các kỹ sư đã dành thời gian tìm hiểu về giải pháp mặt bích trong thi công hạ tầng điện. Việc lựa chọn đúng phụ kiện không chỉ nâng cao chất lượng công trình mà còn đảm bảo an toàn cho toàn bộ hệ thống lưới điện. Chúc các bạn có những công trình thành công và bền vững!
