Giải Pháp Bảo Vệ Đường Cáp DC/AC Cho Dự Án Điện Mặt Trời (Solar Farm & Solar Rooftop)

Giải pháp bảo vệ đường cáp DC/AC tối ưu cho các dự án điện mặt trời (Solar Farm & Solar Rooftop) là sử dụng kết hợp ống nhựa gân xoắn HDPE nguyên sinh chịu lực cho các tuyến cáp ngầm/ngoài đồi núi và hệ thống ống luồn/máng cáp chống tia UV chuyên dụng cho khu vực mái nhà, đi kèm kỹ thuật quấn băng cao su lưu hóa chống thấm 100% tại mối nối.

Phương án này giúp ngăn ngừa triệt tiêu rủi ro rò rỉ điện DC (Ground Fault), giảm tổn hao công suất đường truyền AC, chống mài mòn do thời tiết/hóa chất lòng đất và đảm bảo toàn bộ trang trại năng lượng vận hành an toàn vĩnh cửu trên 50 năm.

Dưới đây là chi tiết giải pháp kỹ thuật bảo vệ đường cáp DC/AC phân theo từng mô hình điện mặt trời thực tế.

1. Phân Biệt Đặc Tính Đường Cáp DC Và AC Trong Dự Án Điện Mặt Trời

Trước khi lựa chọn giải pháp bảo vệ, các kỹ sư cần nắm rõ sự khác biệt về điện áp, dòng điện và môi trường hoạt động của hai tuyến cáp chính:

• Tuyến cáp DC (Direct Current): Dẫn dòng điện một chiều từ các chuỗi tấm pin quang điện (PV Strings) về tủ gom dây (Combiner Box) hoặc Inverter. Đặc điểm là điện áp một chiều cao (lên tới 1000V - 1500V DC), dễ phát sinh hồ quang điện và thường xuyên chịu tác động trực tiếp của nắng mưa, tia UV ngoài trời.
• Tuyến cáp AC (Alternating Current): Dẫn dòng điện xoay chiều từ Inverter đến trạm biến áp trung áp và hòa vào lưới điện quốc gia. Tuyến cáp này mang dòng điện lớn, phát sinh nhiệt lượng cao khi vận hành liên tục và thường được chôn ngầm dưới lòng đất hoặc đi trong mương cáp.

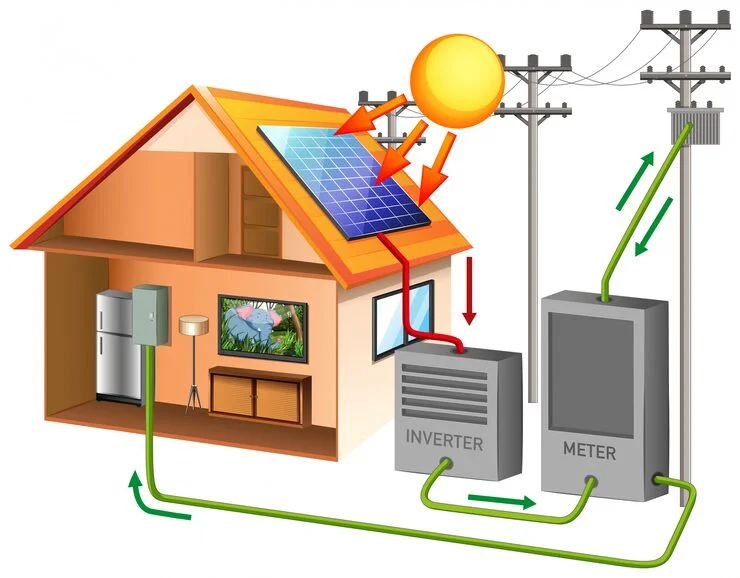

2. Giải Pháp Bảo Vệ Cáp Ngầm Cho Trang Trại Điện Mặt Trời (Solar Farm)

Đối với mô hình trang trại điện mặt trời quy mô lớn trên mặt đất, lòng hồ hoặc đồi núi, hầu hết hệ thống cáp truyền tải AC trung thế và cáp DC trục chính đều được chôn ngầm.

Các giải pháp kỹ thuật cốt lõi:

• Sử dụng ống nhựa xoắn HDPE nguyên sinh (như Ospen): Cấu trúc gân xoắn lượn sóng chịu lực nén đè cực tốt từ đất đá và phương tiện giao thông thi công. Nhựa HDPE trơ về mặt hóa học, chống ăn mòn 100% trong môi trường đất phèn, mặn hoặc ngập nước.
• Tận dụng quy cách đóng cuộn dài (1000 - 500m): Rải ống liên tục giữa các hố ga mà không ngắt đoạn, giảm 80% mối nối măng sông, triệt tiêu nguy cơ nước ngầm xâm nhập vào lòng ống.Ứng dụng ống gân xoắn 2 lớp cho vùng chịu tải lớn: Tại các vị trí đường giao thông nội bộ hoặc khu vực đất yếu dễ sụt lún, việc sử dụng ống HDPE 2 lớp (vỏ ngoài gân xoắn, lòng trong trơn) giúp gia tăng độ cứng vòng lên cấp SN8 - SN12, chống móp bẹp vĩnh viễn

3. Giải Pháp Bảo Vệ Cáp Cho Điện Mặt Trời Mái Nhà (Solar Rooftop)

Khác với Solar Farm, hệ thống cáp trên mái nhà xưởng, tòa nhà chịu tác động gay gắt bởi nhiệt độ bề mặt mái tôn/bê tông có thể lên tới 60C - 70C và bức xạ tia cực tím (UV) liên tục.

Các giải pháp kỹ thuật cốt lõi:

• Sử dụng ống luồn nhựa HDPE màu đen kháng UV: Ống HDPE màu đen có bổ sung phụ gia Carbon Black giúp kháng vĩnh cửu tia cực tím, không bị lão hóa, giòn vỡ sau nhiều năm phơi nắng.
• Sử dụng máng cáp (Cable Tray/Trunking) có nắp đậy: Gom các dải cáp DC chạy dọc mái nhà xưởng vào hệ thống máng cáp kim loại mạ kẽm nhúng nóng hoặc mạ điện, cách ly hoàn toàn cáp khỏi bề mặt mái tôn nóng nảy.
• Tạo khoảng cách tản nhiệt: Đi ống/máng cáp nâng cao khỏi mặt mái ít nhất 10cm - 15cm để không khí lưu thông, tránh đọng nước mưa và hạ nhiệt cho đường cáp.

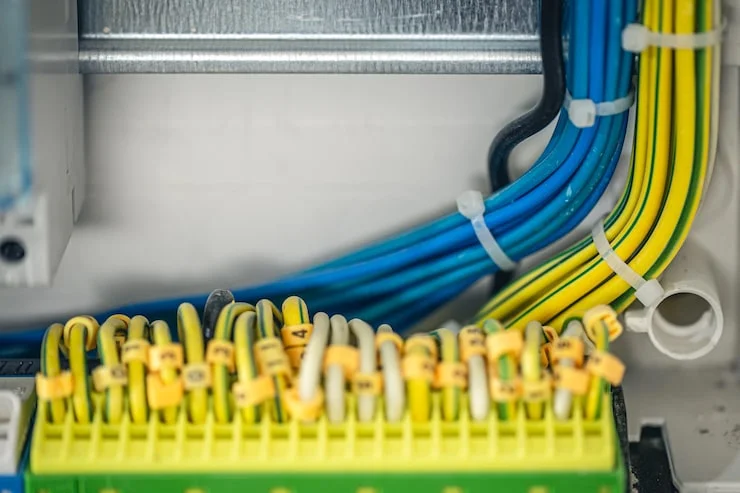

4. Kỹ Thuật Chọn Quy Cách Ống & Tản Nhiệt Cho Đường Cáp Solar

Để đảm bảo an toàn vận hành, việc tính toán kích thước ống bảo vệ phải tuân thủ nghiêm ngặt nguyên tắc tản nhiệt và không gian kéo cáp:

Nguyên tắc chọn đường kính ống: Đường kính trong của ống bảo vệ (D trong) phải lớn tối thiểu từ 1.5 đến 2.0 lần đường kính ngoài của tổng chùm cáp luồn bên trong.

• Hỗ trợ tản nhiệt cáp AC: Khoảng trống không khí bên trong lòng ống gân xoắn HDPE giúp dòng khí lưu thông, giảm nhiệt độ tích tụ khi cáp AC mang tải dòng điện cao liên tục.
• Xử lý kín nước mối nối bằng Băng cao su lưu hóa: Tại các điểm nối măng sông ngâm trong rãnh đầm lầy, bắt buộc quấn 2 lớp: lớp trong dùng băng cao su lưu hóa (kéo giãn 200% để tự liền khối) và lớp ngoài dùng băng dính PVC bảo vệ cơ học.

5. Bảng Tổng Hợp Giải Pháp Bảo Vệ Theo Vị Trí Lắp Đặt

6. Các Câu Hỏi Thường Gặp (FAQ)

Rò rỉ điện DC (DC Ground Fault) ở dự án Solar nguy hiểm thế nào và ống HDPE giúp ngăn ngừa ra sao?

Trả lời: Sự cố DC Ground Fault xảy ra khi vỏ cách điện cáp DC bị trầy xước tiếp xúc với xà gồ kim loại hoặc đất ẩm, gây thất thoát công suất, đe dọa an toàn tính mạng con người và nguy cơ phát sinh hồ quang gây hỏa hoạn. Ống HDPE xoắn đóng vai trò là lớp vỏ cách điện bổ sung siêu bền, chống va đập cơ học và chống nước ngầm, triệt tiêu hoàn toàn nguy cơ rò rỉ điện.

Tại sao không nên dùng ống PVC cứng để bảo vệ cáp Solar Rooftop?

Trả lời: Ống PVC cứng không có phụ gia kháng UV chuyên dụng sẽ bị giòn hóa, nứt vỡ chỉ sau 2 - 3 năm phơi nắng ngoài trời. Ngoài ra, ống PVC dạng cây 4m có quá nhiều mối nối dán keo, dễ bị bong tróc keo dưới sự co giãn nhiệt nóng/lạnh của mái tôn.

Mua ống nhựa xoắn HDPE Ospen bảo vệ cáp Solar đầy đủ CO CQ ở đâu?

Trả lời: Quý nhà thầu nên liên hệ trực tiếp bộ phận kinh doanh của An Đạt Phát Sài Gòn (đơn vị sản xuất ống gân xoắn HDPE Ospen chuyên dụng cho hạ tầng năng lượng). Sản phẩm đạt trọn bộ tiêu chuẩn TCVN 7997, JIS C 3653, cung cấp đầy đủ chứng chỉ xuất xưởng (CO/CQ) và phiếu kết quả kiểm định Quatest cho dự án.
