Giải Pháp Ống Đa Lõi (COD) & Ống Xoắn OSPEN Cho Hạ Tầng Viễn Thông, Cáp Quang Đô Thị

Giải pháp kết hợp ống đa lõi (COD) và ống nhựa xoắn OSPEN là phương án tối ưu toàn diện nhất cho hạ tầng viễn thông và cáp quang đô thị hiện nay, giúp tăng 300% dung lượng luồn cáp, rút ngắn 50% thời gian thi công và đảm bảo độ bền chôn ngầm trên 50 năm.

Trong đó, ống xoắn OSPEN đóng vai trò là "lớp giáp" chịu lực bảo vệ các tuyến cáp viễn thông trục chính (Backbone) khỏi tải trọng đè nén lòng đất, còn ống tổ hợp (Corrugated Optics Duct) giải quyết triệt để bài toán quy hoạch luồn hàng loạt dải cáp quang nhánh, cáp FTTx đô thị trong một không gian rãnh đào nhỏ hẹp mà không lo xô lệch hay xoắn rối.

Dưới đây là chi tiết về đặc tính kỹ thuật, bảng so sánh và phương án phối hợp thi công đồng bộ hai dòng sản phẩm này từ Tập đoàn An Đạt Phát.

1. Thách Thức Trong Ngầm Hóa Hạ Tầng Viễn Thông Đô Thị Hiện Nay

Quá trình ngầm hóa mạng lưới cáp quang đô thị nhằm xóa bỏ "mạng nhện" dây điện trên cao đang gặp phải nhiều rào cản kỹ thuật khắt khe:

• Không gian rãnh đào hạn chế: Đô thị hóa khiến vỉa hè và lòng đường chật hẹp, việc đào rãnh rộng để xếp hàng loạt ống tròn trơn truyền thống là điều không thể.
• Tải trọng phương tiện lớn: Tuyến ống viễn thông chôn dưới lòng đường giao thông chịu áp lực nén đè liên tục từ phương tiện giao thông trọng tải nặng.
• Bài toán mở rộng dung lượng tương lai: Mạng viễn thông, Internet FTTx và camera giao thông thông minh (ITS) đòi hỏi khả năng bổ sung, thay thế dải cáp mới nhanh chóng mà không cần đào đường nhiều lần.

2. Ống Nhựa Xoắn HDPE OSPEN: "Lớp Giáp" Cho Tuyến Cáp Viễn Thông Trục Chính

Dòng ống nhựa xoắn HDPE OSPEN do An Đạt Phát sản xuất là vật tư tiêu chuẩn chuyên dùng bảo vệ các tuyến cáp quang trục chính, cáp viễn thông dung lượng lớn xuyên đô thị.

Đặc tính kỹ thuật nổi bật:

• Khả năng chịu lực nén vượt trội: Sản xuất từ 100% hạt nhựa HDPE nguyên sinh, cấu trúc gân xoắn lượn sóng chịu được áp lực đè nén lòng đất ở các cấp độ cứng vòng SN4, SN8 đến SN12.
• Độ bền môi trường: Không bị phân hủy hay ăn mòn bởi đất nhiễm mặn, phèn, axit hay kiềm ngầm.
• Quy cách cuộn liền mạch: Đóng gói dạng cuộn tròn dài từ 30m đến 500m, giúp giảm tối đa mối nối măng sông, triệt tiêu rủi ro rò rỉ nước ngầm vào lòng ống.
• Tiêu chuẩn kiểm định: Đạt đầy đủ tiêu chuẩn TCVN 8699:2011 (Ống nhựa bảo vệ cáp hầm cống viễn thông), TCVN 7997:2009 và JIS C 3653.

3. Ống Đa Lõi (COD): Giải Pháp Bứt Phá Cho Mạng Cáp Quang Phân Nhánh

Để giải quyết nhu cầu phân chia nhiều đường cáp quang nhỏ độc lập trong cùng một rãnh đào, ống đa lõi COD (Corrugated Optics Duct) là sự lựa chọn không thể thay thế.

Đặc tính kỹ thuật nổi bật:

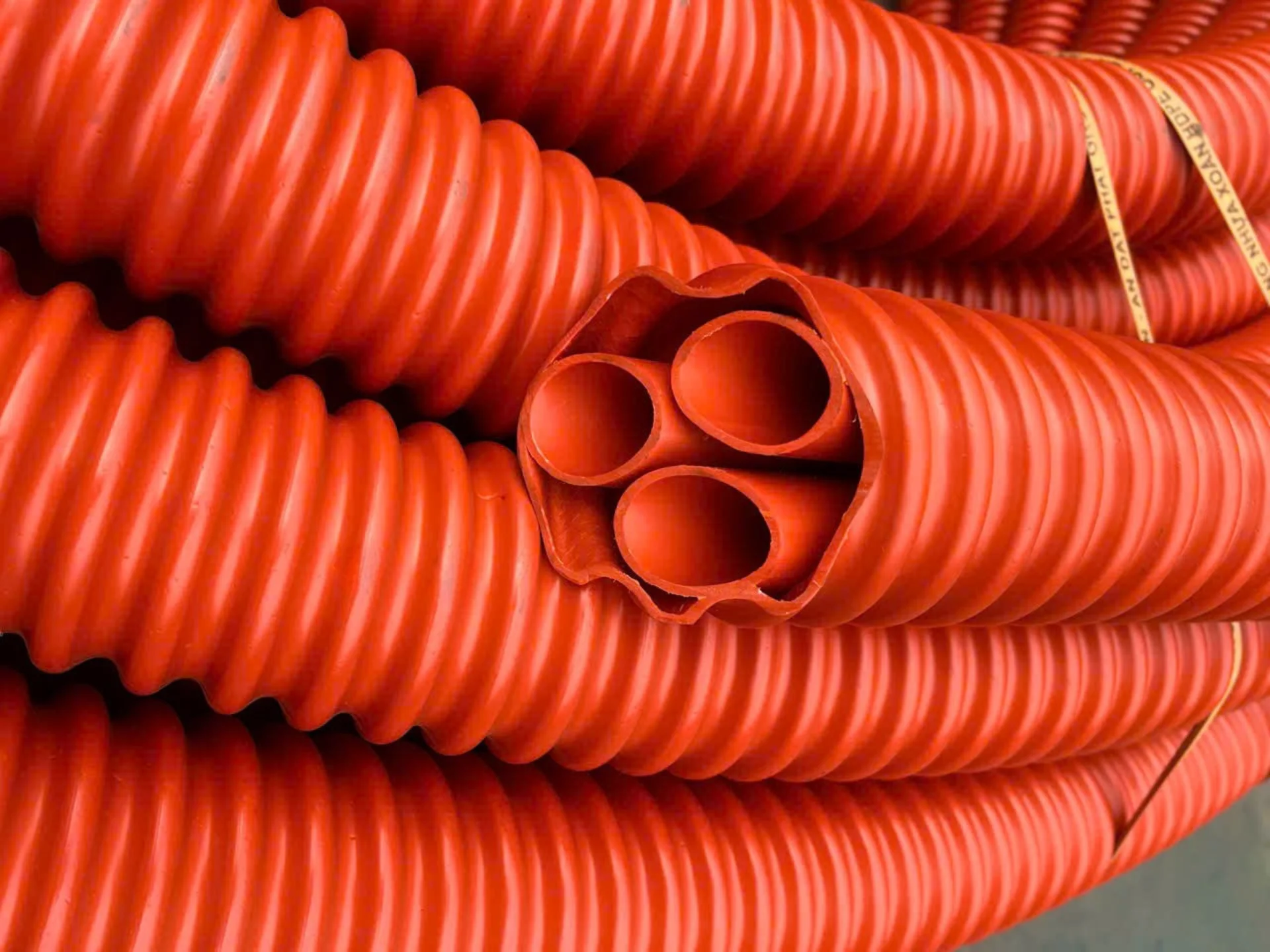

• Cấu tạo tổ hợp thông minh: Lớp vỏ ngoài gân xoắn HDPE bảo vệ chịu lực, bên trong tích hợp sẵn từ 3, 4, 5 đến 7 ống lõi nhỏ (Sub-ducts) nằm định hình song song.
• Lòng ống siêu trơn: Bề mặt trong của các ống lõi phủ lớp giảm ma sát, hỗ trợ thao tác kéo cáp hoặc thổi cáp bằng khí nén trơn tru ở khoảng cách xa đến trên 1000m.
• Không xô lệch dải cáp: Mỗi tuyến cáp quang, cáp tín hiệu được đi riêng biệt trong một lõi, hoàn toàn không xảy ra hiện tượng xoắn rối hay chồng chéo khi bảo trì, rút cáp cũ luồn cáp mới.

Tiết kiệm 50% chi phí đào đường: Tích hợp nhiều lõi trong một đường ống giúp thu hẹp kích thước rãnh đào, tiết kiệm đáng kể chi phí tái lập mặt bằng đô thị.

4. Bảng So Sánh Kỹ Thuật: Ống Xoắn OSPEN Vs Ống Đa Lõi COD

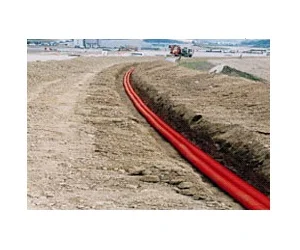

5. Quy Trình Thi Công Đồng Bộ OSPEN & COD Tại Hiện Trường

Sự kết hợp giữa OSPEN và COD tạo nên một hệ thống hạ tầng viễn thông ngầm hóa đồng bộ, hiện đại theo các bước:

• Đào rãnh & Tạo đệm: Đào rãnh cáp theo độ sâu chuẩn (0.7m - 1.2m), lót lớp cát mịn dày 10cm đáy rãnh.
• Rải đường ống song song: * Đặt các tuyến ống xoắn OSPEN cỡ lớn (như D110, D160) để bảo vệ các đường cáp viễn thông trục chính hoặc cáp cấp nguồn.
• Đặt tuyến ống đa lõi COD (như COD 110/3, COD 125/4) song song để chờ sẵn cho mạng cáp quang phân phối đô thị.
• Đấu nối phụ kiện chuyên dụng: Dùng măng sông ren cho ống OSPEN và măng sông tổ hợp chuyên dụng cho ống COD, quấn gia cố bằng băng cao su lưu hóa chống thấm.
• Trải băng cảnh báo & Lấp hoàn thiện: Phủ lớp cát mịn 30cm lên đỉnh ống, trải dải băng cảnh báo cáp ngầm trước khi luộc nén đất và hoàn trả mặt bằng.

6. Các Câu Hỏi Thường Gặp (FAQ)

Tại sao không nên dùng nhiều ống nhựa trơn nhỏ thay thế cho ống COD?

Trả lời: Việc xếp nhiều ống nhựa trơn nhỏ lẻ vào rãnh cáp sẽ làm đường ống dễ bị uốn xô lệch, tốn diện tích rãnh đào, khó cố định và tốn rất nhiều thời gian ghép nối từng cây 4m. Ống COD đóng cuộn dài liền mạch, tích hợp sẵn các lõi cố định giúp thi công nhanh gấp 3 lần và chống ngấm nước ngầm tuyệt đối.

Các sản phẩm OSPEN và COD của An Đạt Phát có đầy đủ chứng chỉ cho dự án viễn thông không?

Trả lời: Có. Toàn bộ sản phẩm ống gân xoắn OSPEN và ống đa lõi COD của An Đạt Phát Sài Gòn đều đạt tiêu chuẩn TCVN 8699:2011, TCVN 7997:2009, JIS C 3653 và được cấp trọn bộ Chứng chỉ xuất xưởng (CO), Chứng chỉ chất lượng (CQ) kèm kết quả thử nghiệm Quatest cho công trình.

Khi cần bổ sung dải cáp quang mới sau vài năm vận hành, ống COD hỗ trợ như thế nào?

Trả lời: Với ống COD, các ống lõi chưa sử dụng (lõi dự phòng) vẫn giữ nguyên trạng thái sạch sẽ và trơn mịn dưới lòng đất. Kỹ thuật viên chỉ cần mở nắp hố ga, thực hiện thao tác thổi hoặc kéo dải cáp quang mới qua lõi chờ mà hoàn toàn không phải đào đường hay ảnh hưởng đến các dải cáp đang vận hành ở các lõi bên cạnh.
