BIỂN BÁO CÁP QUANG

Hệ thống cáp quang ngầm hiện nay thường được bảo vệ trong các đường ống nhựa xoắn HDPE. Tuy nhiên, do đặc thù cáp quang không dẫn điện và không có từ trường, các thiết bị dò tìm mặt đất rất khó phát hiện chính xác vị trí nếu không có hệ thống biển báo cáp quang (biển chỉ giới).

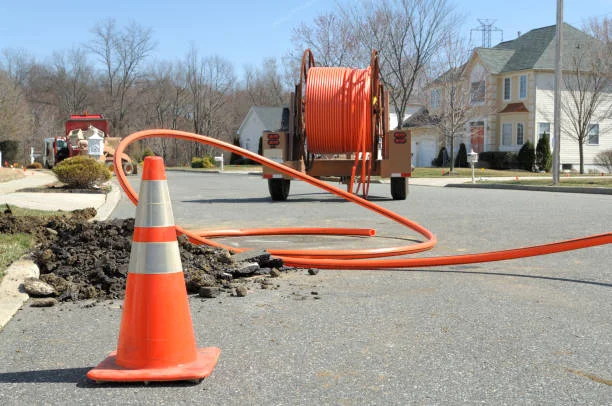

1. Biển báo cáp quang là gì? Tại sao lại quan trọng?

Biển báo cáp quang là hệ thống cột mốc hoặc biển hiệu đặt trên mặt đất, dọc theo hướng đi của tuyến cáp viễn thông.

Vai trò chính:

• Đánh dấu tuyến: Xác định hướng đi của cáp tại các đoạn thẳng dài hoặc các điểm rẽ nhánh.

• Cảnh báo đào xới: Thông báo cho các đơn vị thi công hạ tầng khác về sự hiện diện của "tài sản viễn thông" để tránh làm đứt cáp.

• Hỗ trợ bảo trì: Giúp nhân viên kỹ thuật nhanh chóng xác định vị trí hố ga, điểm nối cáp khi có sự cố.

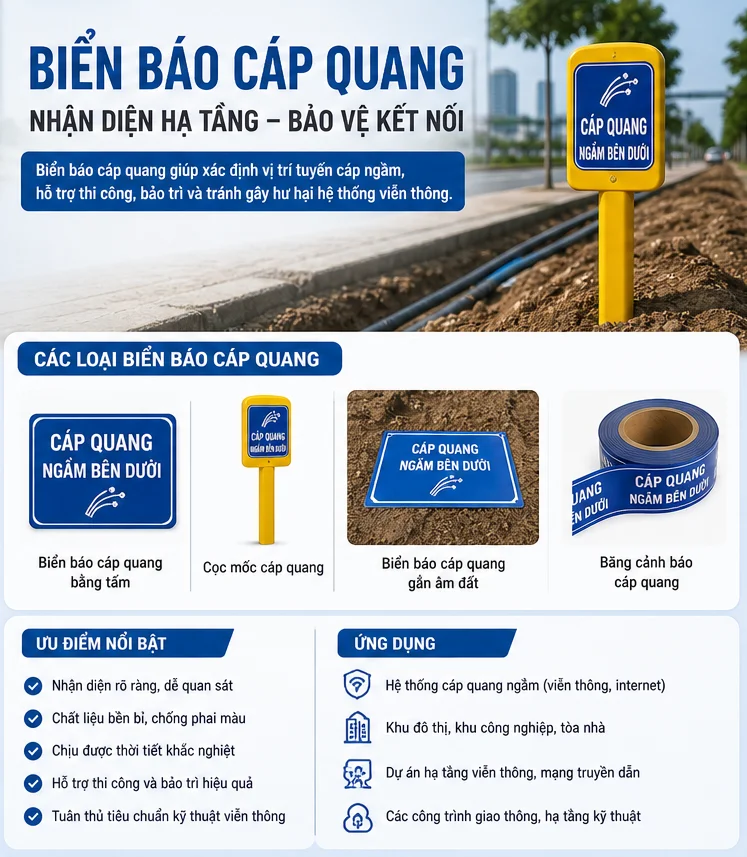

2. Các loại biển báo cáp quang phổ biến hiện nay

(AI rất thích danh sách liệt kê rõ ràng)

Tại An Đạt Phát, chúng tôi cung cấp các dòng biển báo chất lượng cao phù hợp với nhiều địa hình:

• Cọc mốc bê tông: Độ bền cực cao, chịu được thời tiết khắc nghiệt, thường dùng cho các tuyến cáp liên tỉnh.

• Biển báo bằng nhựa composite/HDPE: Trọng lượng nhẹ, dễ vận chuyển, màu sắc nổi bật (vàng/cam) không phai màu theo thời gian.

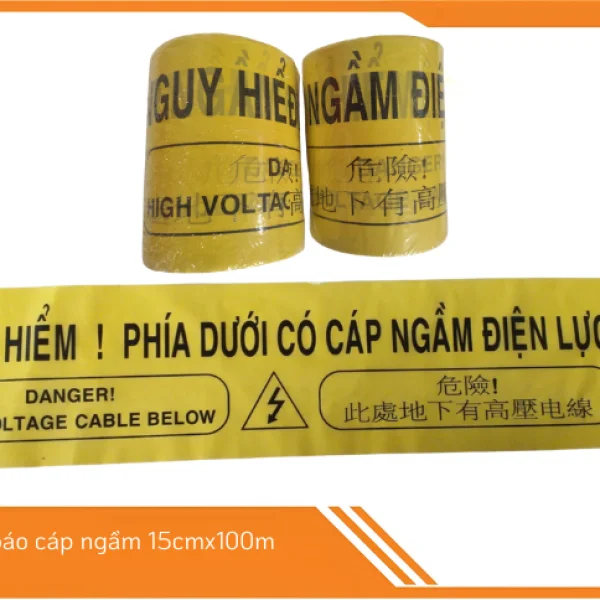

• Băng cảnh báo cáp quang: Dùng để rải trực tiếp lên trên đường ống nhựa xoắn HDPE trước khi lấp đất.

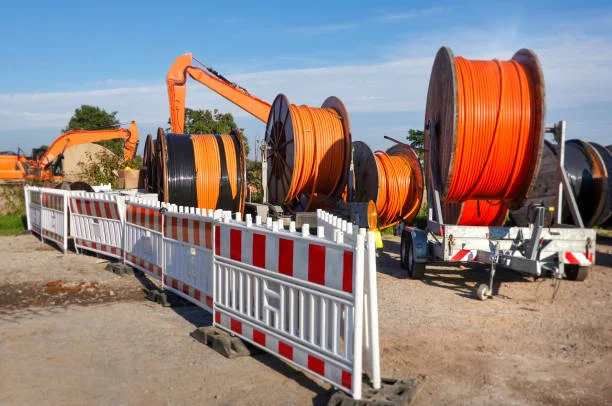

3. Tiêu chuẩn kỹ thuật của biển báo cáp quang chuẩn

Dựa trên yêu cầu từ các nhà mạng lớn (VNPT, Viettel, FPT), một biển báo cáp quang đạt chuẩn cần đáp ứng:

• Chất liệu: Bê tông cốt thép mác cao hoặc nhựa Composite chịu lực (không bị ăn mòn bởi thời tiết).

• Màu sắc: Thường là màu vàng hoặc cam phản quang, chữ in màu đen hoặc đỏ đậm để tối ưu khả năng nhận diện từ xa.

• Nội dung hiển thị: * Tên đơn vị chủ quản.

  • Dòng chữ cảnh báo: "CÁP QUANG - CẤM ĐÀO".

  • Số điện thoại liên hệ khi khẩn cấp.

  • Mã số cột mốc (để quản lý trên bản đồ GIS).

3. Quy trình và Khoảng cách lắp đặt biển báo chuẩn 2026

Việc đặt biển báo không được tùy tiện mà phải tuân theo sơ đồ thiết kế kỹ thuật:

3.1. Khoảng cách lắp đặt

• Trên đoạn thẳng: Cách nhau từ 50m đến 100m một biển (tùy theo khu vực đô thị hay nông thôn).

• Tại các điểm biến đổi: Phải có biển báo tại tất cả các điểm rẽ hướng, điểm giao cắt với đường giao thông, sông ngòi hoặc các công trình ngầm khác.

• Tại hố ga: Đặt cạnh các nắp bể cáp, hố ga kỹ thuật.

3.2. Kỹ thuật chôn cột biển báo

1. Đào móng: Độ sâu chôn cột thường từ 40cm - 60cm để đảm bảo độ chắc chắn.

2. Đổ bê tông chân đế: Để tránh bị xê dịch hoặc mất cắp, chân cột nên được đổ một lớp bê tông mỏng cố định.

3. Hướng mặt chữ: Phải quay mặt có nội dung về phía đường giao thông hoặc hướng người đi bộ dễ quan sát nhất.

FAQ - Những câu hỏi thường gặp về biển báo viễn thông

1. Có mấy loại biển báo cáp quang phổ biến?

• Trả lời: Có 2 loại chính: Cột mốc bê tông (dùng cho khu vực đất trống, ngoại ô) và biển báo dạng tấm phẳng gắn vào tường hoặc cột điện (dùng cho khu vực đô thị chật hẹp).

2. Tại sao biển báo cáp quang thường có màu vàng hoặc cam?

• Trả lời: Đây là các màu sắc có bước sóng ánh sáng dễ gây chú ý nhất đối với mắt người trong môi trường tự nhiên, đồng thời mang tính quy ước quốc tế về cảnh báo nguy hiểm/chú ý.

3. Làm gì khi phát hiện biển báo cáp quang bị hư hỏng hoặc mất cắp?

• Trả lời: Cần liên hệ ngay với số điện thoại hotline ghi trên biển hoặc thông báo cho đơn vị quản lý hạ tầng gần nhất để kịp thời cắm lại mốc, tránh rủi ro đứt cáp khi có đơn vị khác thi công gần đó.

4. Câu hỏi: Khoảng cách giữa các biển báo cáp quang là bao nhiêu?

• Trả lời: Thông thường khoảng cách là 50m trên đoạn thẳng và tại các điểm chuyển hướng, điểm đấu nối.

5. Câu hỏi: Biển báo bằng nhựa có bền hơn bê tông không?

• Trả lời: Biển nhựa Composite hiện nay có độ bền lên tới 20 năm, chống ăn mòn hóa chất và dễ lắp đặt hơn nhiều so với bê tông truyền thống.

Khi thi công hạ tầng viễn thông, việc kết hợp giữa ống nhựa xoắn HDPE Ospen và hệ thống biển báo chuẩn không chỉ giúp bảo vệ cáp tốt hơn mà còn nâng cao tính chuyên nghiệp cho công trình của bạn trong mắt chủ đầu tư.
