Măng Sông Và Ứng Dụng Trong Thi Công Điện Nối Ống Xoắn Đúng Kỹ Thuật

Trong quá trình thi công hệ thống điện ngầm, chắc chắn bạn sẽ gặp phải tình huống đường ống bảo vệ cáp bị thiếu hụt hoặc cần nối dài để đi xuyên suốt dự án. Đó là lúc chúng ta cần đến măng sông.

Vậy măng sông là gì?, phân biệt cách gọi "măng xông" hay "măng sông", phân loại các dòng măng sông nhựa, măng sông HDPE và kỹ thuật thi công nối ống đạt chuẩn. Hãy cùng tìm hiểu ngay sau đây.

Măng Sông Hay Măng Xông? Đâu Là Cách Gọi Đúng Kỹ Thuật?

Sự băn khoăn giữa hai cách viết "măng sông" và "măng xông" rất phổ biến trong giới xây dựng. Thực chất, cả hai từ này đều là từ mượn ngoại lai, bắt nguồn từ tiếng Pháp: "Manchon" – dùng để chỉ một chi tiết dạng ống ngắn, bao bọc bên ngoài nhằm liên kết hai thành phần cơ khí hoặc hai đoạn ống lại với nhau.

• Về mặt âm đọc: Khi du nhập vào Việt Nam, từ "Manchon" được phiên âm lại theo hai hướng dựa trên thói quen phát âm vùng miền:

  • Măng sông: Cách viết này phổ biến hơn ở khu vực miền Nam và thường xuất hiện trong các tài liệu kỹ thuật cũ hoặc các bộ tiêu chuẩn quốc gia (TCVN).

  • Măng xông: Cách viết này cực kỳ quen thuộc ở khu vực miền Bắc, được sử dụng rộng rãi trong giao tiếp hằng ngày của các kỹ sư và thợ thi công tại công trường.

• Quy chuẩn văn bản: Trong các hồ sơ dự án, đấu thầu, bản vẽ thiết kế hoặc các hợp đồng kinh tế chính thống, từ "Măng sông" luôn được ưu tiên sử dụng để đảm bảo tính chuẩn mực và chuyên nghiệp tối đa. Tuy nhiên, trong thực tế mua bán và giao tiếp, cả hai thuật ngữ này đều được chấp nhận và hiểu là cùng một loại phụ kiện

Măng sông là gì? Vai trò của măng sông HDPE trong thi công cáp ngầm

Măng sông là gì?

Măng sông (tiếng Pháp: Manchon) là một loại phụ kiện dùng để nối hai đoạn ống nhựa (như ống nhựa xoắn HDPE, ống PVC) lại với nhau. Mục đích chính của nó là tạo ra một mối liên kết chặt chẽ, kín nước, giúp bảo vệ dây cáp bên trong khỏi sự xâm nhập của nước, cát và các tác động từ môi trường.

Riêng đối với dòng ống nhựa xoắn HDPE, măng sông HDPE thường được thiết kế dạng ren xoắn tương ứng để "khớp" hoàn toàn với các bước gân của thân ống.

Lưu ý: măng sông trong ống nhựa xoắn hdpe dùng luồn cáp điện khác loại măng sông trượt dùng trong hệ thống nước

Vai trò của măng sông trong thi công dây điện

Trong thi công dây điện, măng sông đóng vai trò huyết mạch:

• Tạo sự liên tục: Giúp nối dài các cuộn ống lên đến hàng nghìn mét mà không làm gián đoạn đường đi của cáp.

• Bảo vệ mối nối: Ngăn chặn các tác nhân bên ngoài như độ ẩm, hóa chất trong đất xâm nhập vào bên trong ống, gây hư hỏng lớp vỏ cáp điện.

• Chịu lực tốt: Măng sông chất lượng cao giúp điểm nối không bị bẹp rúm hay nứt gãy dưới áp lực nén của đất đá.

Nếu bạn đang tìm kiếm loại phụ kiện chất lượng cao cho dự án, hãy tham khảo ngay Sản phẩm măng sông của chúng tôi để đảm bảo độ bền tuyệt đối cho công trình.

Liên hệ 0797.75.72.72 để nhận tư vấn và báo giá tốt.

Các loại măng sông nối ống phổ biến hiện nay

Tùy thuộc vào loại ống luồn dây và vị trí thi công đặc thù, măng sông được sản xuất với nhiều chất liệu và kiểu dáng khác nhau:

Măng sông trơn uPVC

Đây là dòng măng sông nhựa phổ biến nhất trong các công trình dân dụng như đi dây điện âm tường, âm sàn.

• Đặc điểm: Thân măng sông nhẵn bóng, liên kết với ống bằng keo dán chuyên dụng.

• Ứng dụng: Kết nối các đoạn ống uPVC cứng dạng cây thẳng.

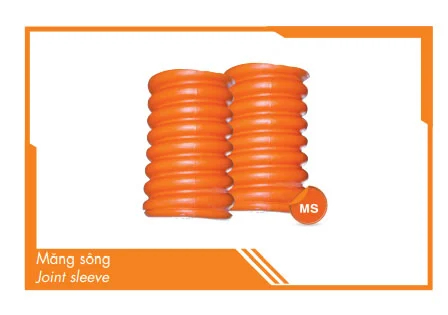

Măng sông ren cho ống nhựa xoắn HDPE (Ospen)

Đây là loại măng sông chuyên dụng cho dòng ống gân xoắn HDPE màu cam phục vụ các dự án luồn cáp ngầm hạ thế, trung thế và cao thế dưới lòng đất.

• Đặc điểm: Phụ kiện tích hợp hệ thống ren chuẩn xác khớp 100% với bước ren ngoài của ống nhựa xoắn HDPE (Ospen).

• Đặc tính độc đáo: Sản phẩm măng sông Ospen của An Đạt Phát Sài Gòn là thiết kế thông minh 2 trong 1. Khi để nguyên, sản phẩm đóng vai trò là Nắp bịt giúp bịt kín đầu ống dưới rãnh khi chưa kéo cáp (ngăn bùn đất, côn trùng). Khi cần nối ống, kỹ thuật viên chỉ cần cắt bỏ phần mặt bít ở đầu măng sông để biến nó thành một khớp nối ren thẳng tiện lợi.

Măng sông giảm (Măng sông thu)

Phụ kiện giải quyết bài toán chuyển tiếp kích thước đường ống trong các bản vẽ thiết kế kỹ thuật hạ tầng.

• Ứng dụng: Kết nối hai đoạn ống có đường kính khác nhau (ví dụ: Thu từ đường kính D110 xuống D90).

• Lợi ích: Tiết kiệm tối đa chi phí thay đổi cấu trúc toàn tuyến ống.

Măng sông điện trở (Electrofusion)

Được đánh giá là đỉnh cao của công nghệ kết nối các đường ống nhựa HDPE cao cấp.

• Cấu tạo: Bên trong măng sông được tích hợp sẵn các vòng dây điện trở đặc biệt.

• Cách hoạt động: Sử dụng máy hàn điện chuyên dụng truyền dòng điện làm nóng chảy bề mặt tiếp xúc của cả măng sông và ống, hóa lỏng và liên kết chúng thành một khối đồng nhất 100%.

• Ưu điểm: Độ kín khít tuyệt đối, chống rò rỉ hoàn hảo, thường dùng cho các dự án hạ tầng kỹ thuật trọng điểm chịu áp lực cực cao.

Bảng hướng dẫn chọn lựa nhanh

 Một sai lầm nhỏ nhưng tai hại của người mới là dùng măng sông của ống 20mm loại rẻ tiền cho ống 20mm loại cao cấp. Do độ dày thành ống khác nhau, mối nối có thể bị lỏng. Hãy luôn ưu tiên mua măng sông cùng lô sản xuất với ống luồn dây.

Hướng Dẫn Kỹ Thuật Nối Ống Nhựa Xoắn HDPE Bằng Măng Sông

Một mối nối chuẩn kỹ thuật quyết định đến 90% sự an toàn của hệ thống cáp ngầm. Dưới đây là quy trình thực hiện tiêu chuẩn khuyến nghị bởi An Đạt Phát Sài Gòn:

• Bước 1: Kiểm tra và làm sạch Sử dụng dụng cụ cắt chuyên dụng cắt vuông góc đầu ống. Nếu cắt lệch sẽ tạo khe hở lớn ở giữa mối nối, dễ gây kẹt cáp khi kéo dây. Làm sạch hoàn toàn bụi bẩn, cát đá, bùn đất bám trong các rãnh xoắn của đầu ống.

• Bước 2: Quấn cao su non chống thấm Để đảm bảo mối nối kín nước hoàn hảo trong môi trường đất ẩm ướt, hãy quấn một lớp băng cao su non dọc theo các rãnh xoắn của cả hai đầu ống trước khi vặn phụ kiện.

• Bước 3: Lắp đặt măng sông Vặn măng sông vào đầu ống thứ nhất theo chiều kim đồng hồ cho đến khi măng sông bám chặt và ngập khoảng 1/2 chiều dài của măng sông.

• Bước 4: Kết nối đầu ống còn lại Đặt đầu ống thứ hai sát vào đầu măng sông đã cố định. Tiếp tục vặn măng sông theo chiều ngược lại (xoay măng sông để tiến vào đầu ống thứ hai) cho đến khi hai đầu ống sát chặt vào nhau ở điểm chính giữa của măng sông.

• Bước 5: Gia cố và bảo vệ vĩnh cửu Sử dụng băng keo PVC chuyên dụng quấn chặt quanh mép tiếp giáp của hai đầu măng sông để tăng cường khả năng chịu lực và chống thấm. Đối với một số dự án cao cấp, kỹ thuật viên có thể quấn thêm màng sét khò nhiệt bên ngoài để tạo nên lớp bảo vệ vĩnh cửu chống lại áp lực nước ngầm.

Những Sai Lầm Phổ Biến Khi Thi Công Nối Măng Sông

Trong thực tế thi công tại các công trường, các lỗi nhỏ sau đây có thể dẫn đến hậu quả nghiêm trọng:

1. Cắt ống lệch bằng tay: Đầu cắt chéo tạo khe hở lớn trong lòng măng sông, làm cho cáp bị vướng, trầy xước vỏ bảo vệ hoặc kẹt cứng khi luồn cáp.

2. Quên quấn băng keo gia cố: Thiếu lớp băng cao su non và băng keo PVC ngoài khiến mối nối dễ bị lỏng sau một thời gian chôn ngầm dưới tác động của áp lực nén và dịch chuyển của đất, tạo cơ hội cho nước ngầm rò rỉ vào lòng ống.

Liên Hệ Mua Măng Sông HDPE Ospen Chính Hãng

Công ty Cổ phần An Đạt Phát Sài Gòn là đơn vị hàng đầu chuyên sản xuất và phân phối ống nhựa gân xoắn HDPE thương hiệu Ospen cùng hệ thống phụ kiện đồng bộ: Măng sông 2 trong 1, nút cao su, băng cao su non,... đạt chuẩn TCVN, JIS, KSC.

Để nhận tư vấn kỹ thuật thi công và bảng báo giá măng sông cạnh tranh nhất cho dự án của bạn, hãy liên hệ ngay với chúng tôi:

Công Ty Cổ Phần An Đạt Phát Sài Gòn

• Địa chỉ: 102/22A Huỳnh Mẫn Đạt, Khu phố Bình Hóa, Phường Hóa An, Thành phố Biên Hòa, Tỉnh Đồng Nai
• CSKH: 0797.75.72.72
• Email: saigon@andatphat.com
• Website: andatphat.vn

Câu hỏi thường gặp (FAQ)

Câu 1. Sử dụng măng sông có làm yếu điểm nối không?

👉 Nếu chọn đúng kích cỡ và thi công đúng kỹ thuật, điểm nối bằng măng sông thường có độ bền tương đương với thân ống. Thậm chí, cấu trúc ren xoắn của măng sông HDPE còn giúp gia tăng độ cứng tại vị trí đó.

Câu 2: Măng sông HDPE có bị ăn mòn bởi hóa chất trong đất không?

👉 Không. Nhựa HDPE có tính trơ về mặt hóa học, chống lại được hầu hết các loại axit và kiềm có trong môi trường đất ngầm.

Câu 3: Viết trong hợp đồng kinh tế nên dùng từ nào?

👉 Bạn nên dùng từ "Măng sông". Đây là từ phiên âm chuẩn kỹ thuật và thường xuất hiện trong các tiêu chuẩn TCVN.

Câu 4: Có cần dùng keo khi nối măng sông cho ống HDPE xoắn không?

👉 Với ống hdpe gân xoắn, măng sông được nối bằng khớp ren. Tuy nhiên, để chống thấm nước tuyệt đối cho cáp điện, bạn nên kết hợp thêm cao su non và băng keo chịu nước bên ngoài mối nối.

Câu 5. Làm sao để biết măng sông có kín nước hay không?

👉 Bạn nên sử dụng thêm cao su non và kiểm tra kỹ các bước ren. Đối với các công trình quan trọng, sau khi nối xong có thể thử áp suất hoặc kiểm tra bằng mắt thường trước khi lấp đất.

Câu 6: Tại sao mối nối măng sông của tôi hay bị tuột?

👉 Có thể do bạn chưa sử dụng keo dán nhựa hoặc chọn nhầm size măng sông của hãng khác (đôi khi sai lệch 0.5-1mm giữa các hãng cũng gây lỏng lẻo).

Câu 7. Có thể dùng măng sông của hãng này nối cho ống hãng khác không?

 👉 Về lý thuyết là được nếu cùng kích cỡ (D50, D65, D100...). Tuy nhiên, do bước ren của mỗi nhà sản xuất có thể lệch nhau đôi chút, tốt nhất bạn nên mua ống và măng sông từ cùng một nhà cung cấp để đạt độ kín khít cao nhất.

Hiểu rõ măng sông là gì sẽ giúp bạn chủ động hơn trong khâu chuẩn bị vật tư và giám sát thi công, từ đó giảm thiểu tối đa rủi ro cho hệ thống điện ngầm của dự án.

Cảm ơn bạn đã đọc bài viết! Nếu bạn cần báo giá tốt hoặc tư vấn kỹ thuật chi tiết về các phụ kiện thi công cáp ngầm, hãy liên hệ với chúng tôi hoặc để lại bình luận bên dưới để được hỗ trợ nhanh nhất.
